SINAMICS DCM 是 SINAMICS 家族中的直流驱动装置，包含直流驱动装置和控制模块

两种产品。直流驱动装置功率范围从15-3000A，超过3000A 可以用装置并联实现。

控制模块主要用来替代原来的SIMOREG CM 系列产品，实现设备的改造。

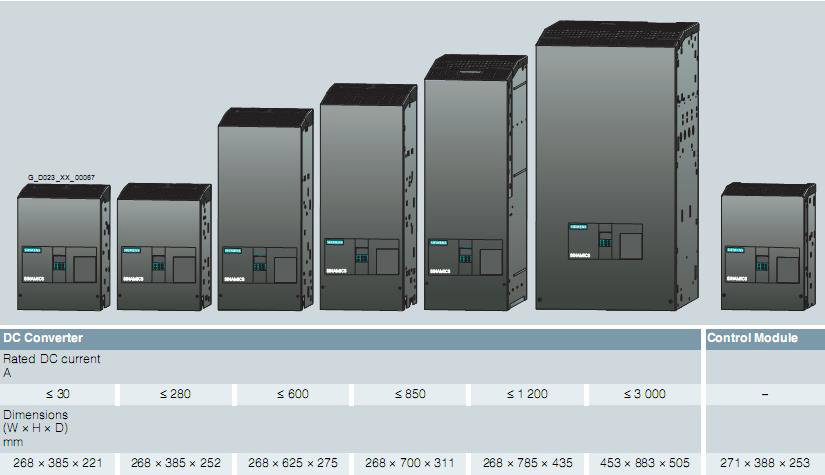

其型谱如图1：

图1 SINAMICS DCM 型谱

1.2 SINAMICS DCM 选型和接线

1.2.1 控制单元选件

· 标配的DCM 包含以下部分：

· 控制单元电子板CUD

· 标准面板BOP20

· 三相晶闸管全控桥（2Q 和4Q）；

· 单相励磁模块

· 风扇（125A 及以下装置自冷）

DCM 上有两个控制单元电子板插槽（左槽和右槽）。左槽为整个驱动装置发出控制指令，

右槽的CUD 的主要功能可以扩展端子数量，增加计算能力（如DCC 的编程），增加选

件插槽（如CBE20）等功能。
