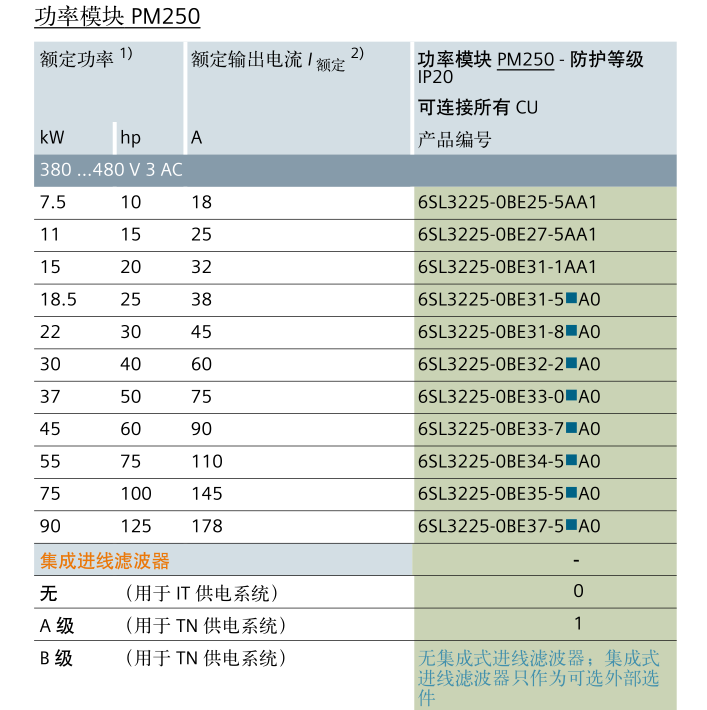

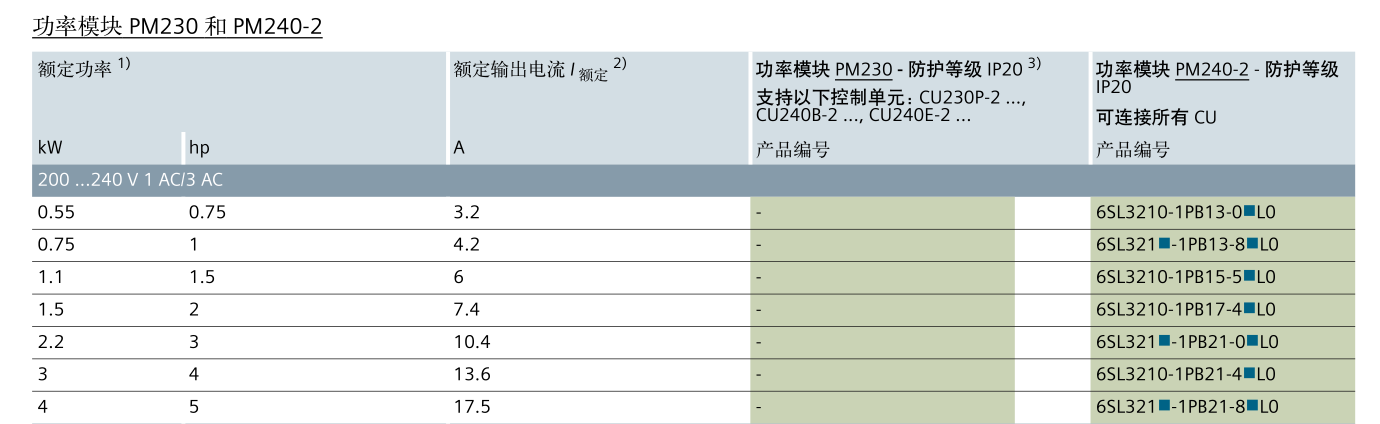

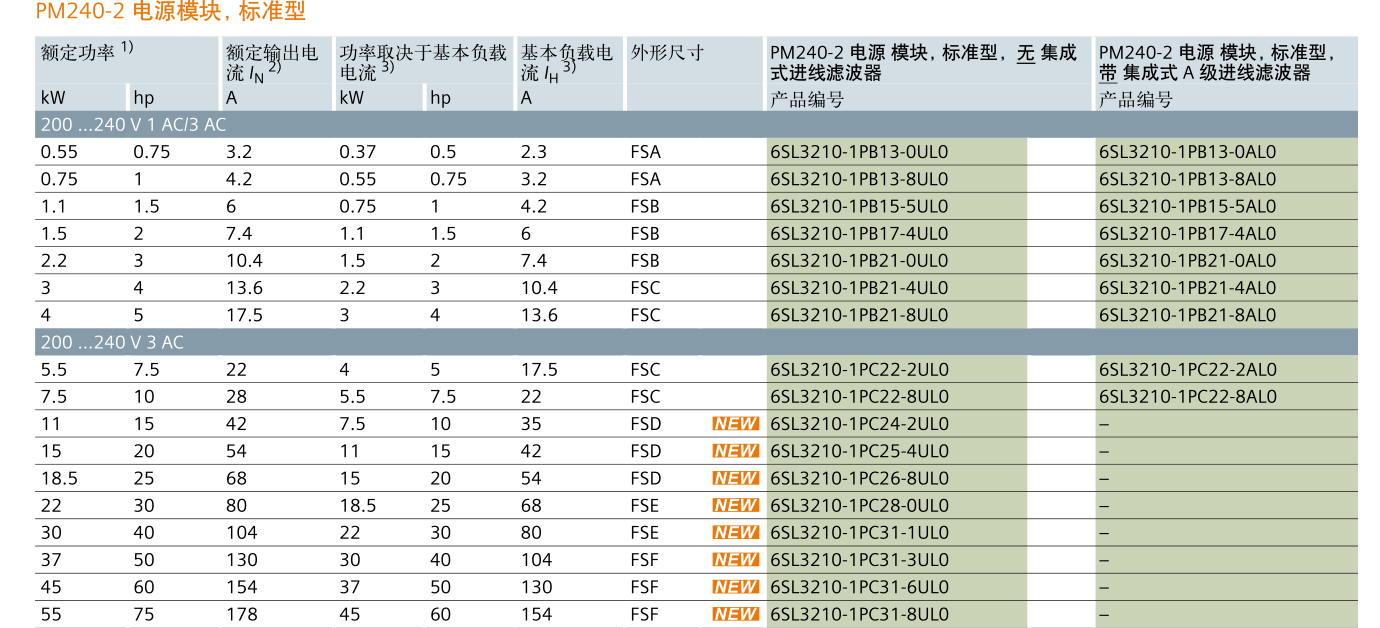

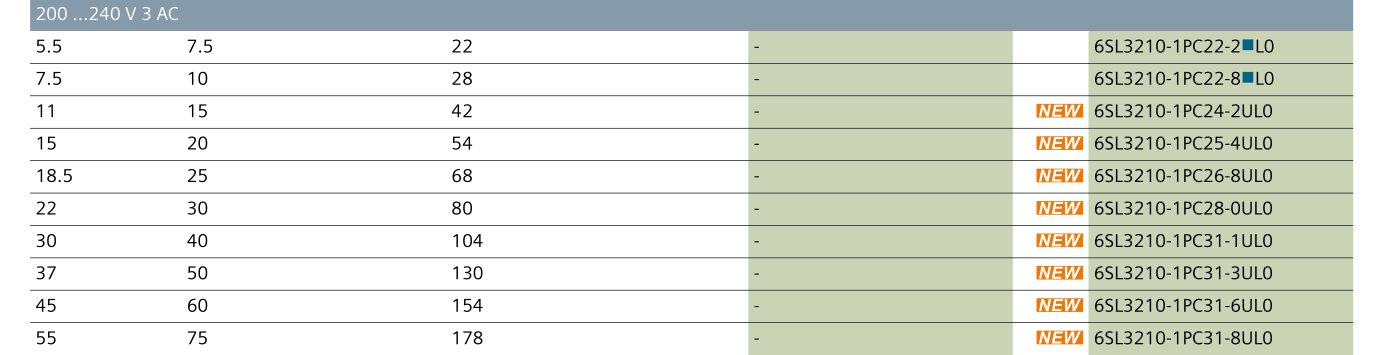

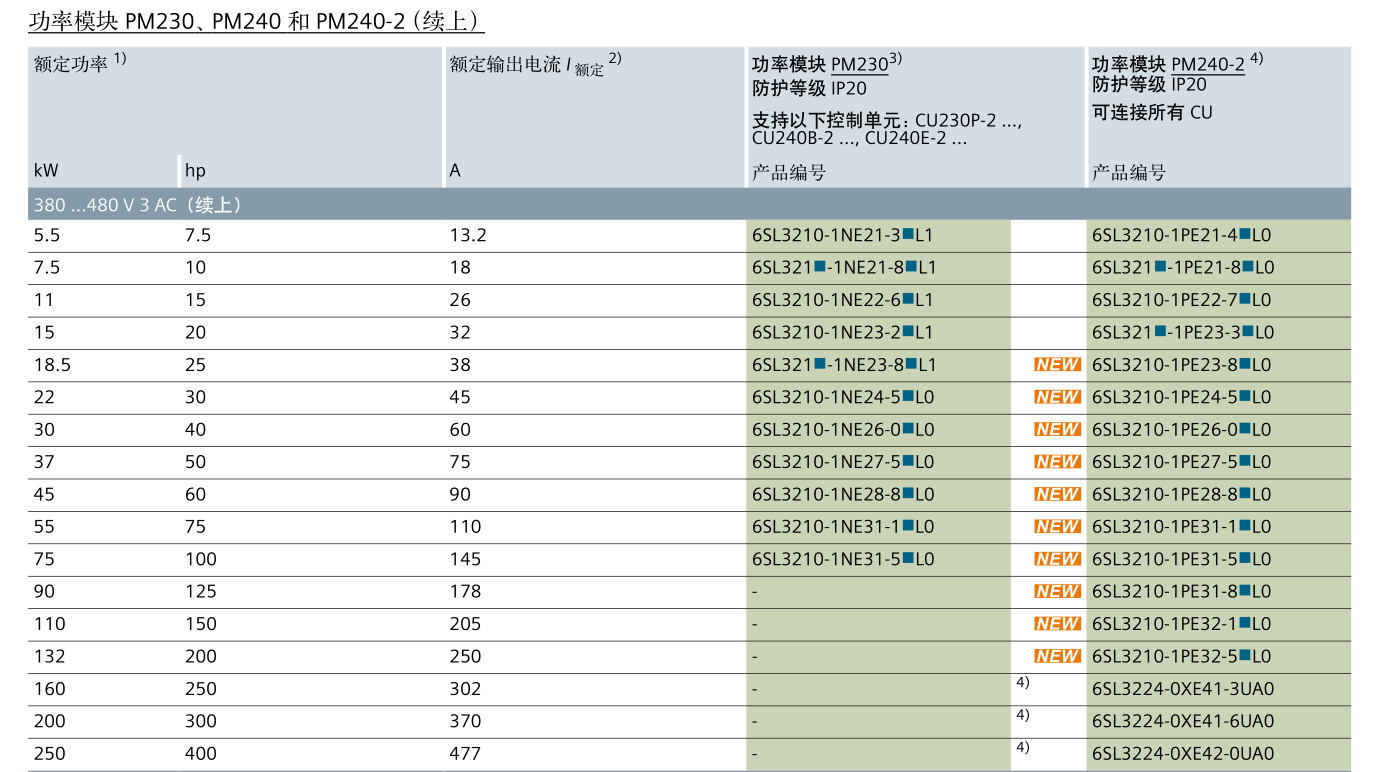

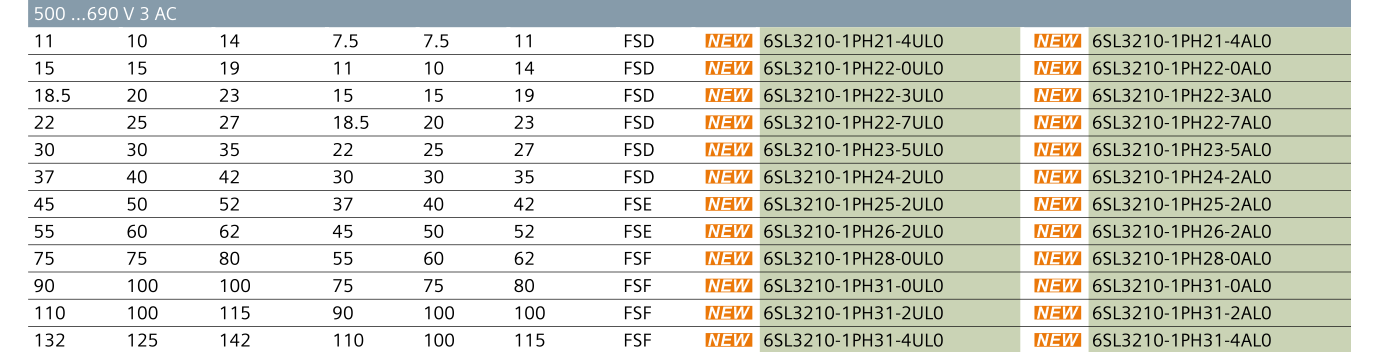

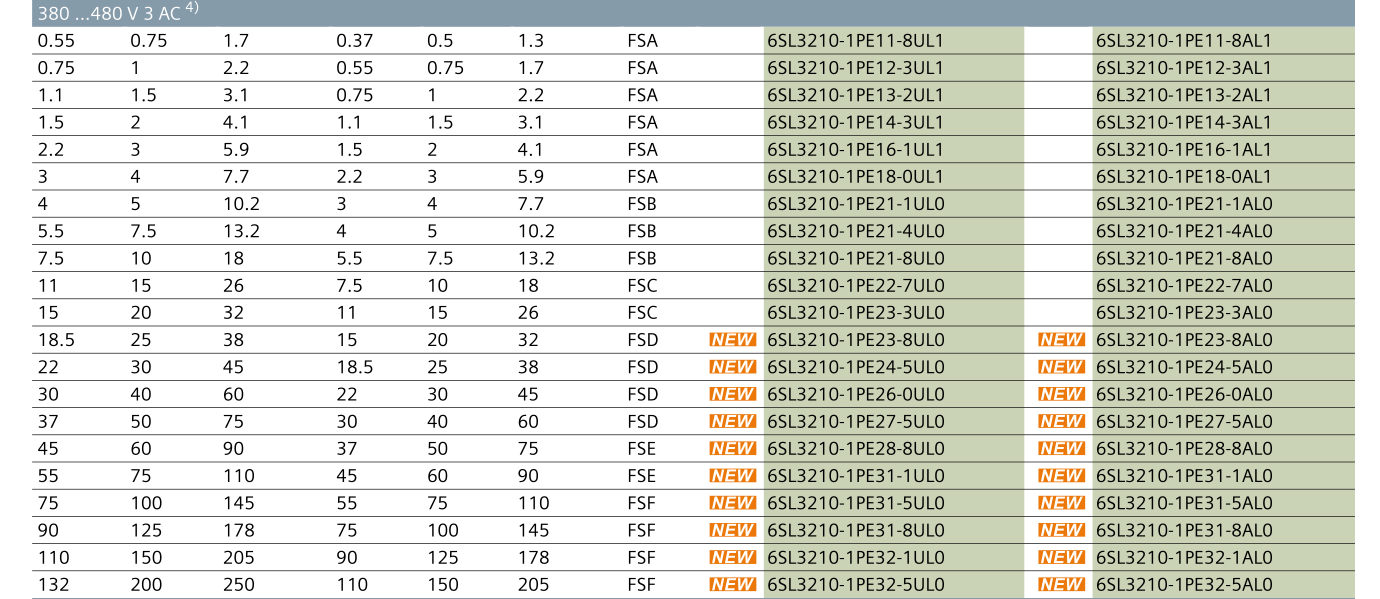

数据以低过载 (LO) 下的负载周期为基础。
1)额定功率基于额定输出电流 I 额定 。额定输出电流 I 额定 以低过载（ low overload ，LO）下的负载循环为基础。低过载 (LO) 通常适用于动态响应较慢（连续运行）、具备二次转矩特性、松动扭矩和速度精度都较低的应用。示例 ：离心泵、径流/轴流风机、旋转活塞风机、离心式压缩机、真空泵、链式输送机和搅拌机。高过载 (HO) 通常适用于动态响应更快（循环运行）、具备恒转拒特性且松动扭矩较大的应用。示例 ：齿轮泵、偏心螺杆泵、磨粉机、混料机、破碎机、升 / 降机、离心机。
2)额定输出电流 I 额定 以低过载（low overload，LO）下的负载循环为基础。该电流值为 200 V，400 V 或 690 V 条件下的数值。

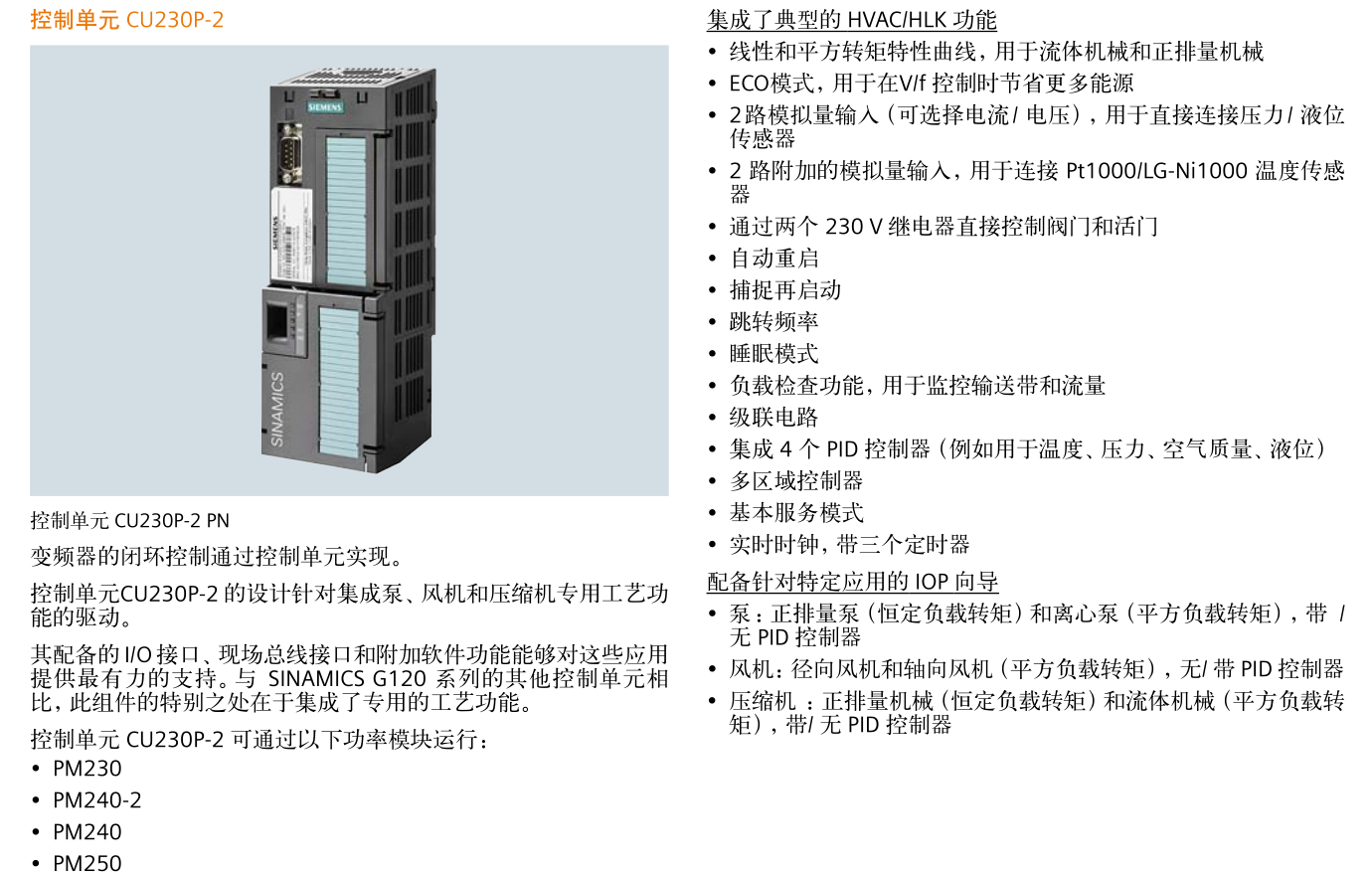

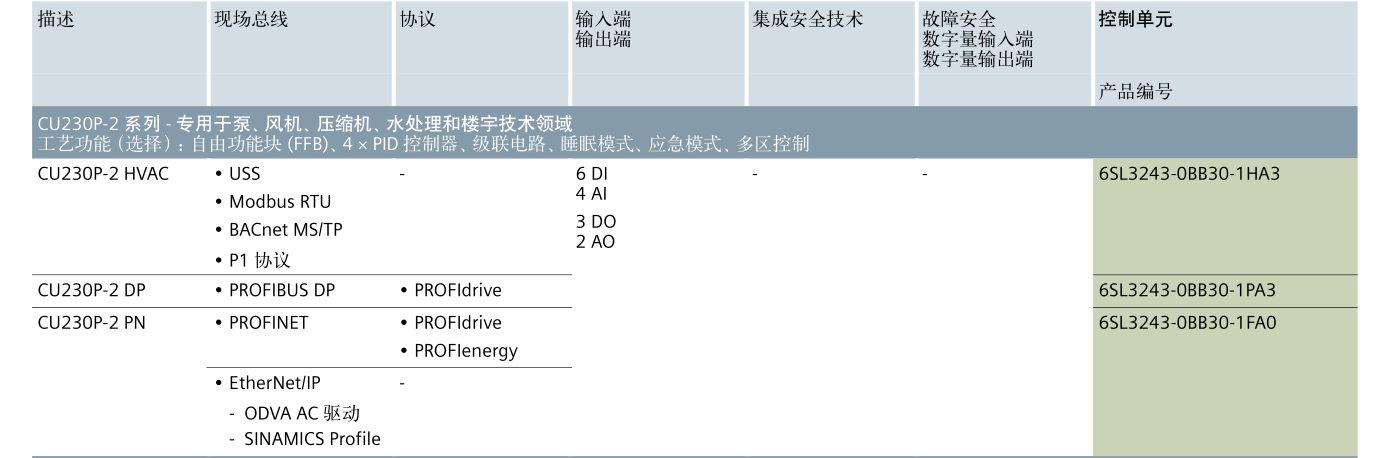

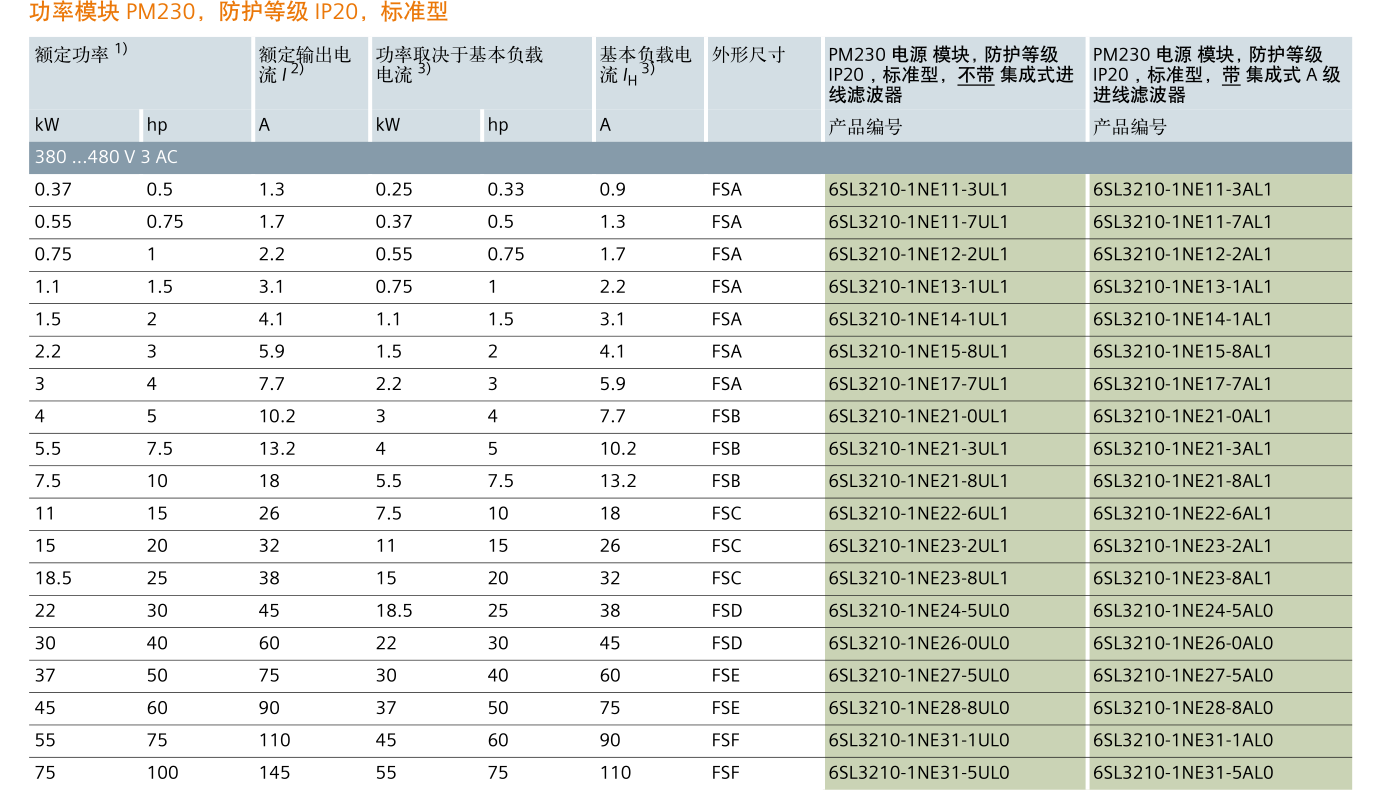

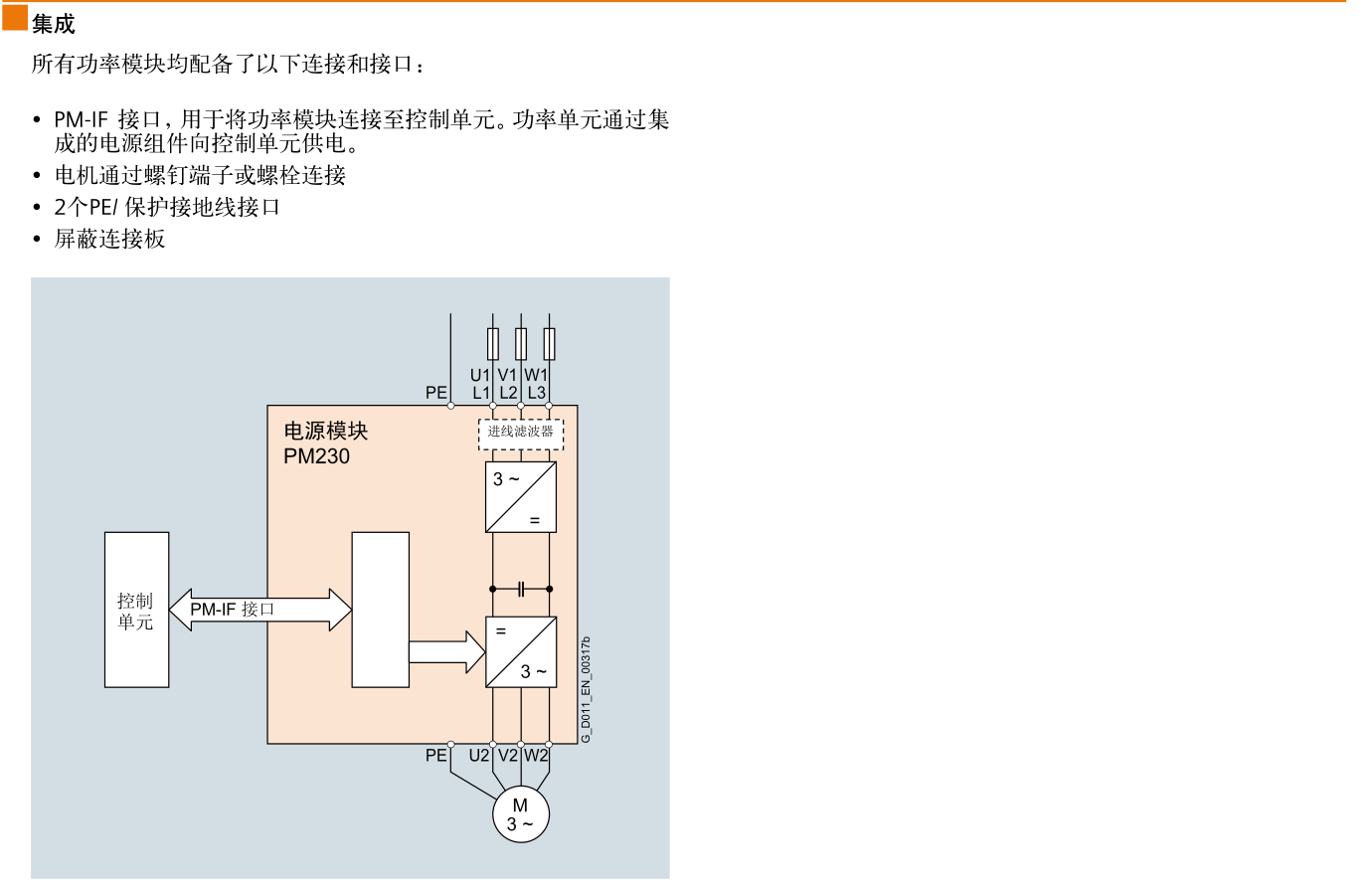

3)集成 A 级或 B 级滤波器、防护等级 IP55/UL 12 型、0.37 kW 至 90 kW 的功率模块 PM230 是 SINAMICS G120P 泵、风机、压缩机用变频器的组成部分。CU230P-2 是 SINAMICS G120P 泵、风机、压缩机用变频器和 SINAMICSG120P Cabinet 变频调速柜的控制单元。

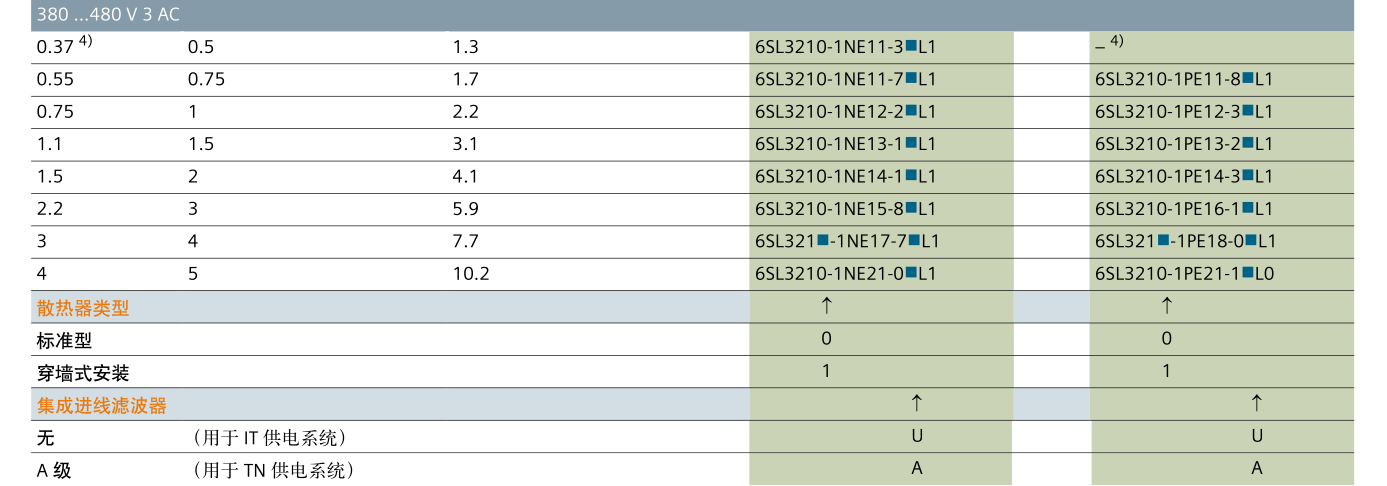

4)PM240-2 电源模块，订货号 6SL3210-1PE11-8。L1 对应于 0.37 kW 和 HO 负载周期。

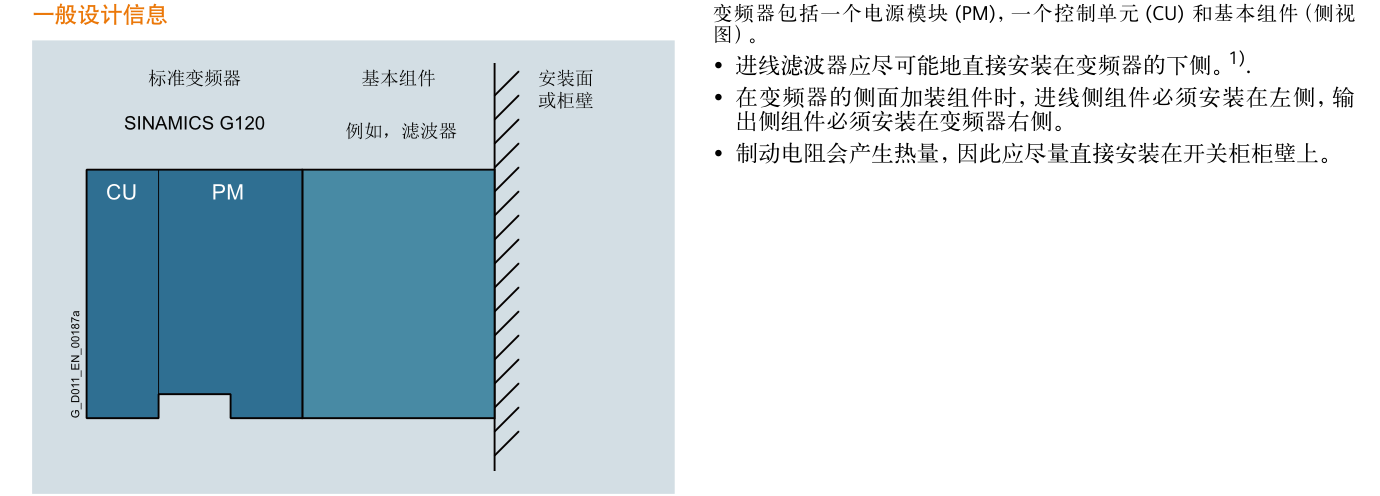

进线侧电源组件
为 SINAMICS G120 标准型变频器提供的进线侧电源组件如下 ：
进线滤波器
附加的进线滤波器能够提升功率模块的抗无线电干扰等级。
进线电抗器
（仅对外形尺寸从 FSA 到 FSF 的功率模块 PM240-2 和 PM240FSGX）
进线电抗器可平滑从变频器接收的电流并减小电源电流中的谐波分量。通过减小电流谐波可使整流器中的功率部件以及直流母线电容器减少热量产生并减小对电网的反作用。通过使用进线电抗器可以延长变频器的使用寿命。
提示 ：
PM240-2 功率模块（外形尺寸 FSD 至 FSF）中集成了一个直线母线电抗器，因此，不需要进线电抗器。
推荐使用的进线侧电源组件
接下来会介绍更多推荐使用的进线侧组件，例如熔断器和断路器（进线侧组件的设计符合 IEC 标准）。
直流母线组件
为 SINAMICS G120 标准型变频器提供的直流母线组件如下 ：
制动电阻
（仅针对功率模块 PM240 和 PM240-2）
制动电阻用于消耗直流母线的多余能量。该组件专门设计用于配合功率模块 PM240 和 PM240-2。此外 PM240 还集成了一个制动斩波器（电子开关）。外形尺寸 FSGX 可选择订购插接式制动模块。

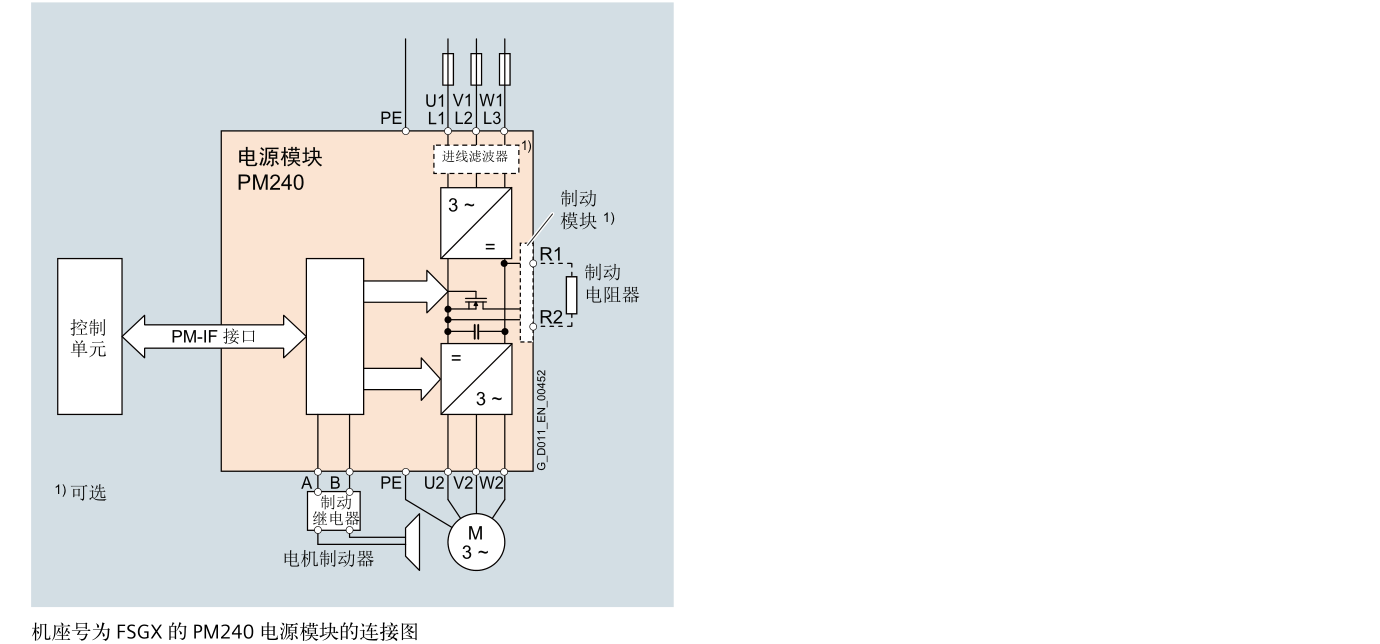

制动模块
（仅针对外形尺寸为 FSGX 的功率模块 PM240）
采用外形尺寸为 FSGX 的功率模块 PM240 时，为了在掉电时实现驱动的受控停机（例如紧急回退或急停类别 1），以及在短暂的再生式运行中限制直流母线电压，需要使用一个制动模块，并为其搭配外部电阻。制动模块包含功率电子器件和对应的控制回路。
输出侧电源组件

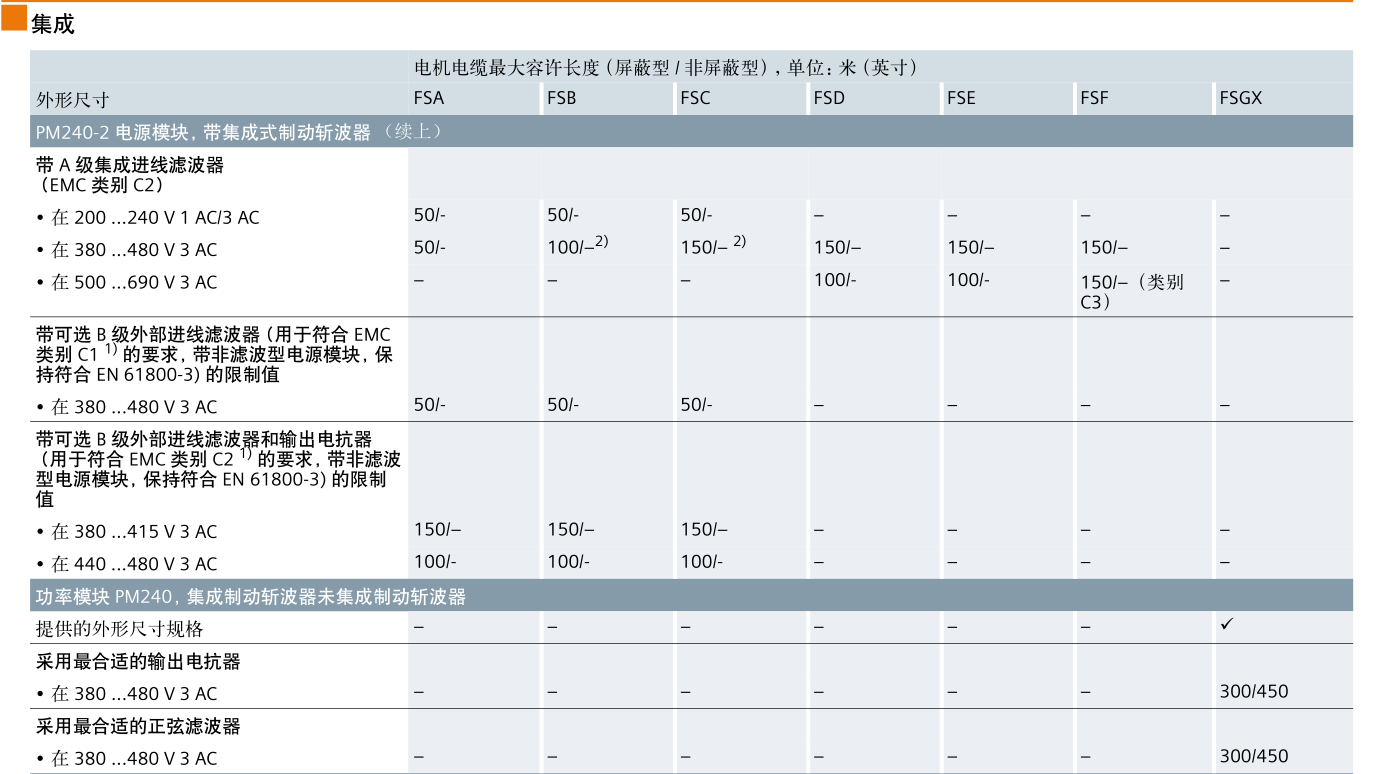

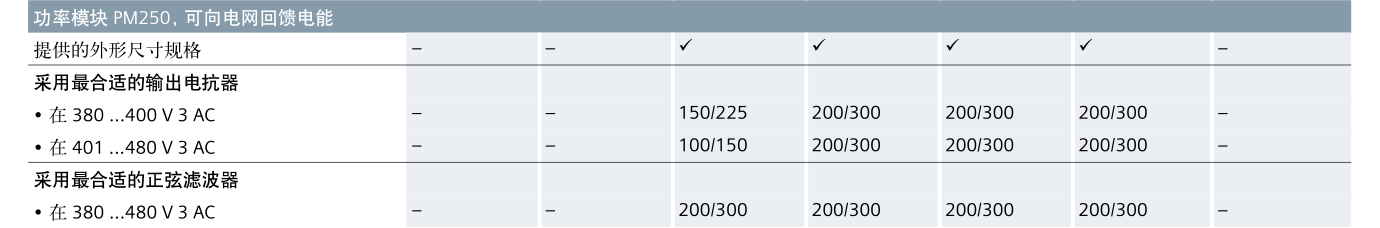

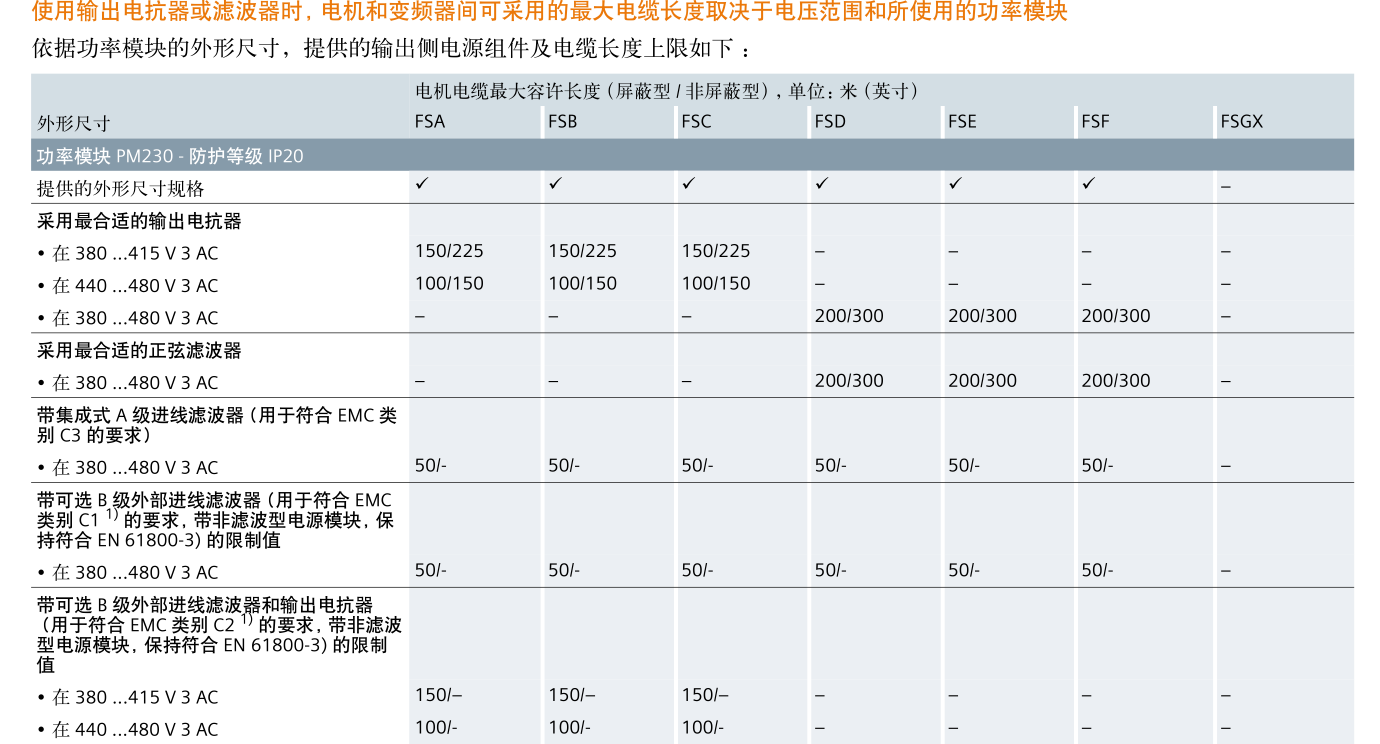

为 SINAMICS G120 标准型变频器提供的输出侧电源组件如下。使用输出电抗器及正弦滤波器时，屏蔽电机电缆的长度上限放宽，电机寿命也得以延长。

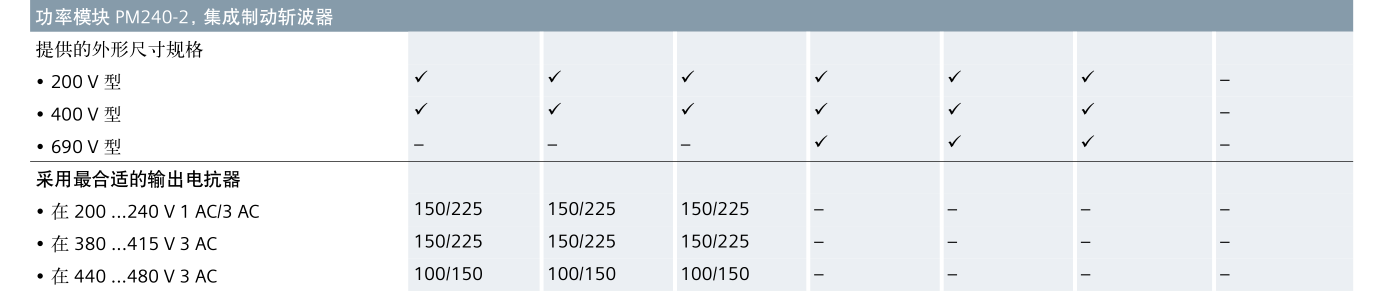

输出电抗器
（不用于外形尺寸为 FSD 至 FSF 的 PM240-2 功率模块，因为它们已经有集成式直流母线电抗器）
输出电抗器用于降低电压上升率 (du/dt) 和电流尖峰值，还允许连接更长的电机电缆。
正弦滤波器
（不用于 PM230 和 PM240-2 功率模块）
正弦滤波器既能限制电机绕组上的电压上升率 (du/dt)，也能限制峰值电压。与输出电抗器一样，正弦滤波器允许连接更长的电机电缆。

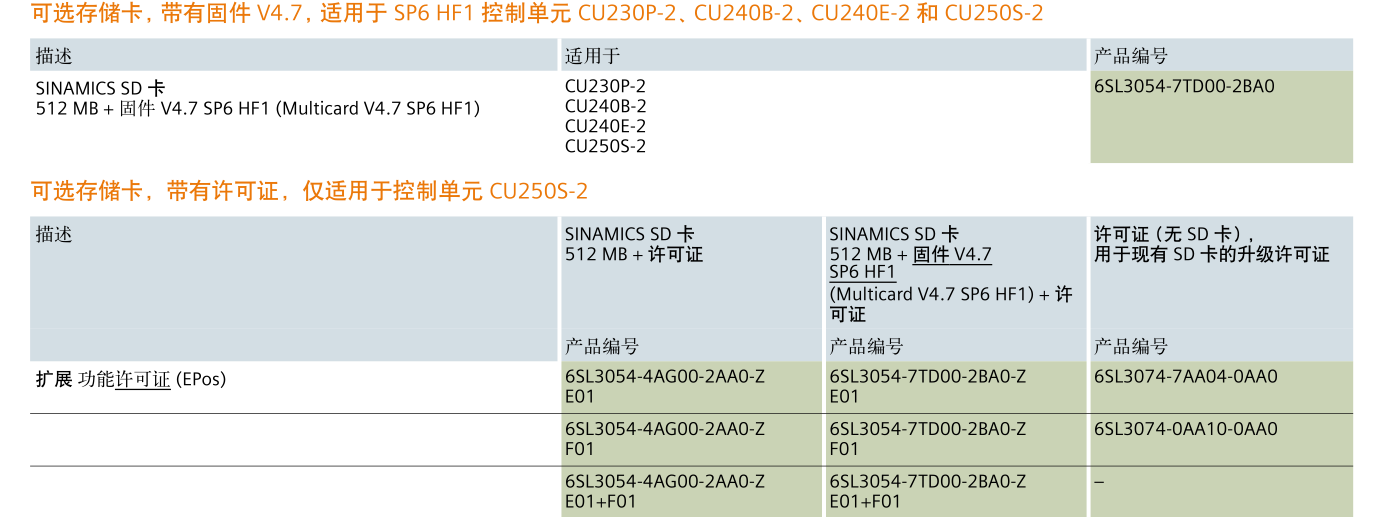

其它选件
西门子还挑选了更多由合作伙伴提供的附加产品。
在“解决方案合伙伙伴查找器”中，选择“驱动选件”作为技术功能 ：www.siemens.com/automation/partnerfinder
备件
控制单元的备件套装
此备件套装包含了以下所有型号的 SINAMICS G120 控制单元的小
零件 ：
• CU230P-2
• CU240B-2
• CU240E-2
• CU240E-2 F
• CU250S-2

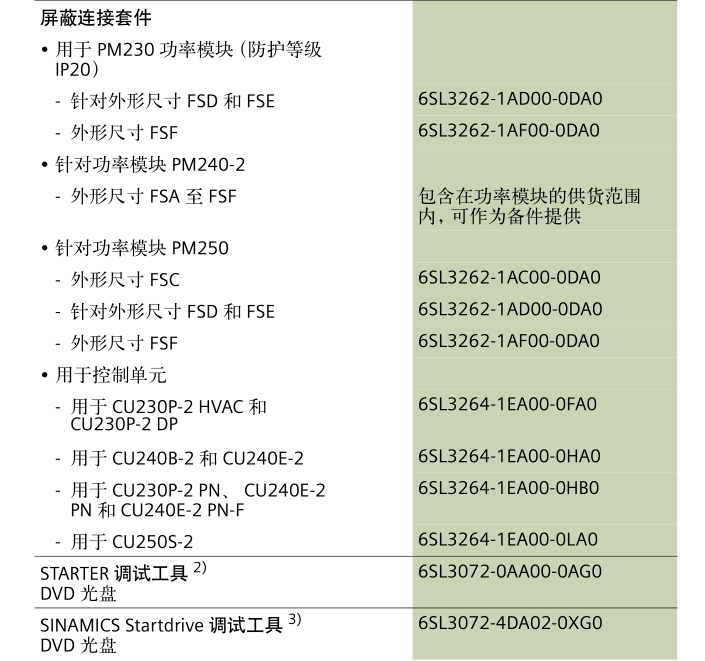

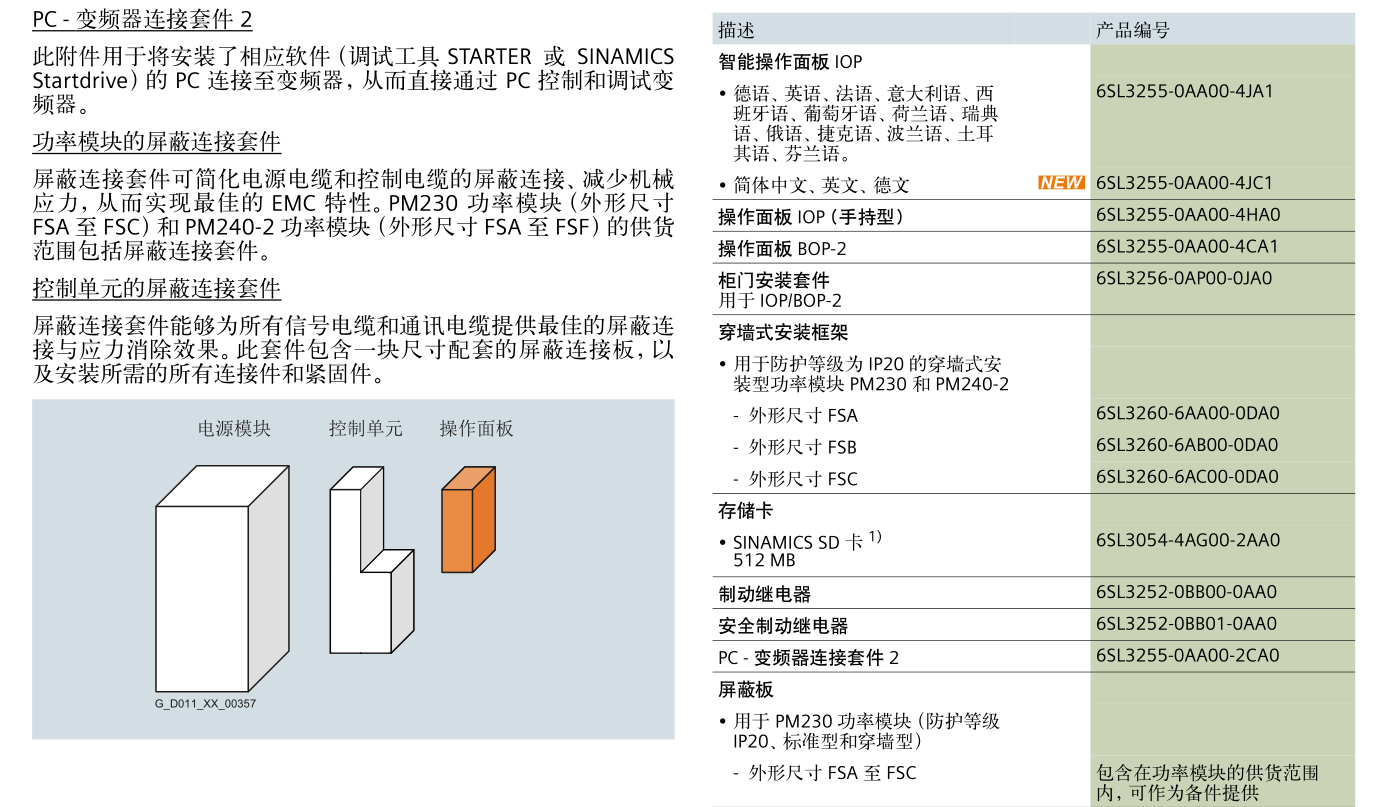

功率模块 PM240-2 的屏蔽连接套件
功率模块 PM240-2（外形尺寸 FSA 至 FSF）供货时包含屏蔽连接套件，该套件作为备件提供。
功率模块 PM230 的屏蔽板
功率模块 PM230（外形尺寸FSA至FSC，防护等级IP20）供货时包含电机电缆和信号电缆的屏蔽板，该屏蔽板作为备件提供。

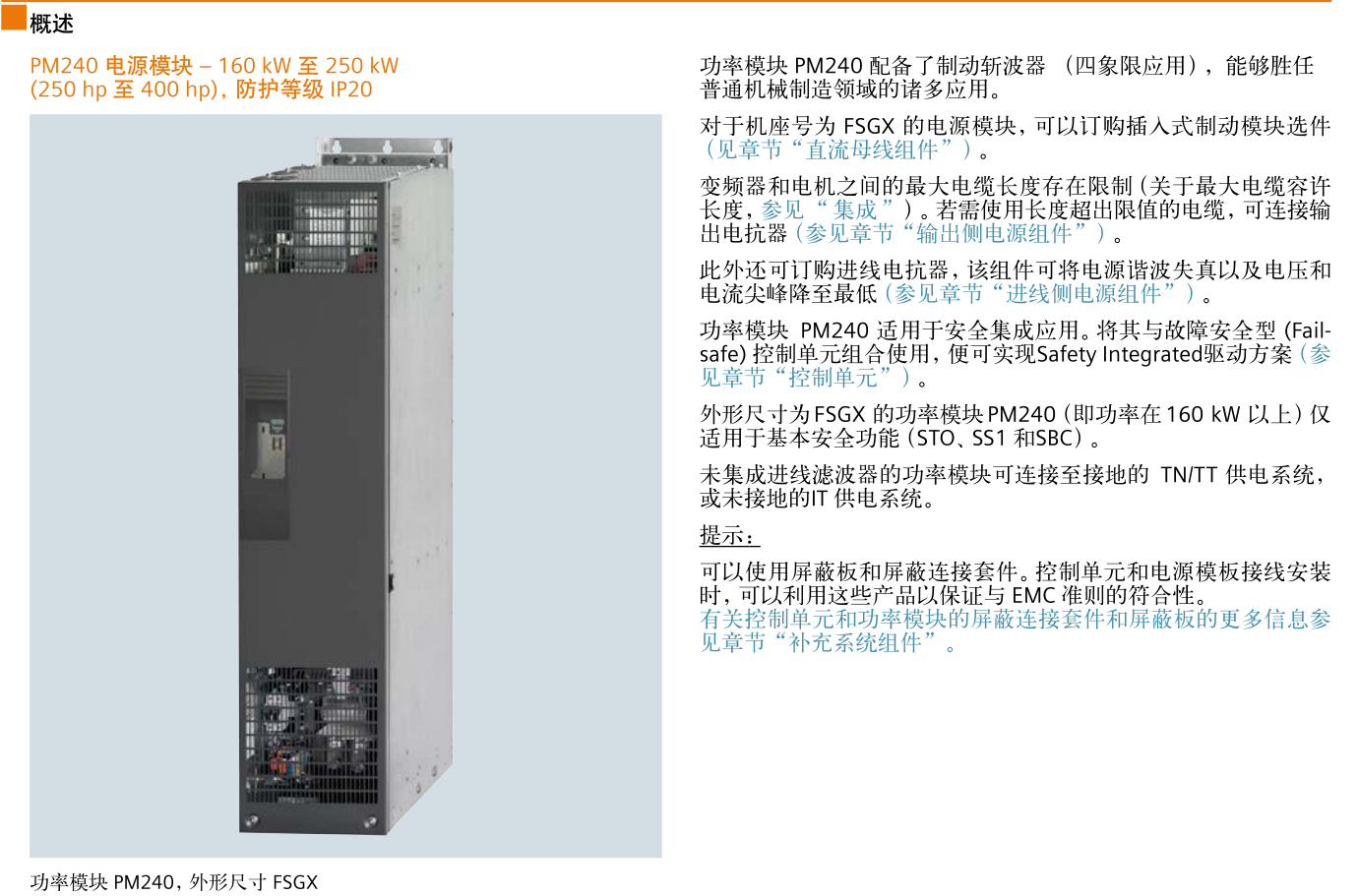

外形尺寸为 FSGX 的功率模块 PM240 的备用柜门
柜门总成备件，针对外形尺寸为 FSGX 的功率模块 PM240。
FSD 型和 FSE 型的端子盖套件
此套件包含一块备用盖板，用于覆盖接线端子。端子盖套件，适用于防护等级为 IP20 的 PM230（标准型）、PM240-2 和 PM250 等电源模块。
功率模块 PM240-2 的备用连接器
可根据功率模块 PM240-2 的外形尺寸订购一组连接器，用于进线电缆、制动电阻和电机电缆。
功率模块 PM230 和 PM240-2 的风扇单元
功率模块 PM230 和 PM240-2 的风扇的设计寿命很长。同时我们也提供备件风扇以应对特殊需求，其可简单快速地进行更换。
功率模块 PM240 和 PM250 的备用风扇
功率模块 PM240 和 PM250 的风扇的设计寿命很长。同时也可订购备用风扇以应对特殊需求。

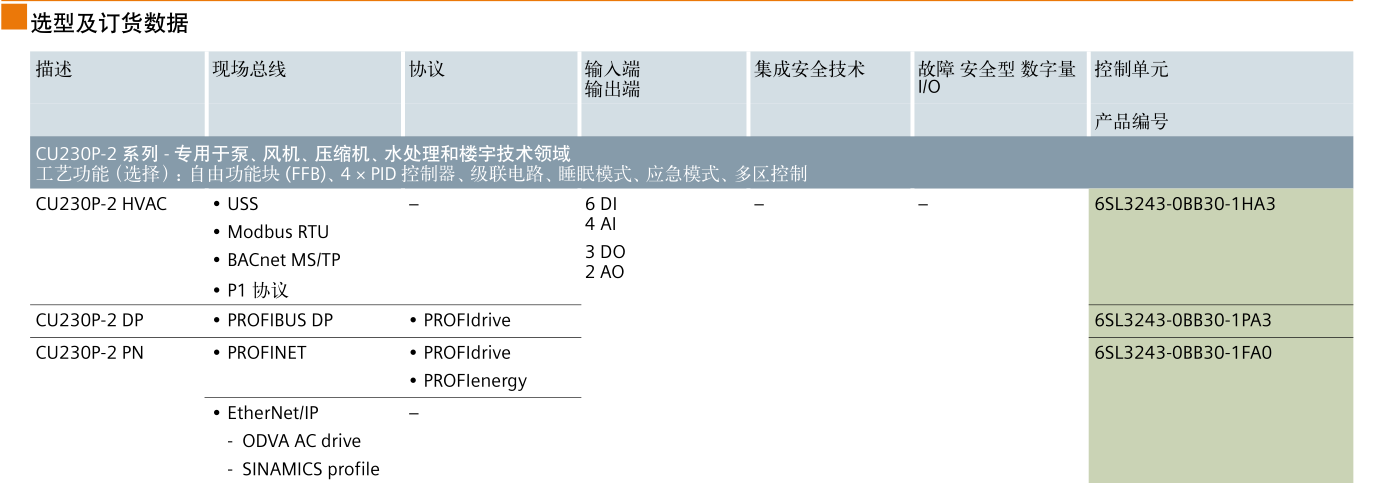

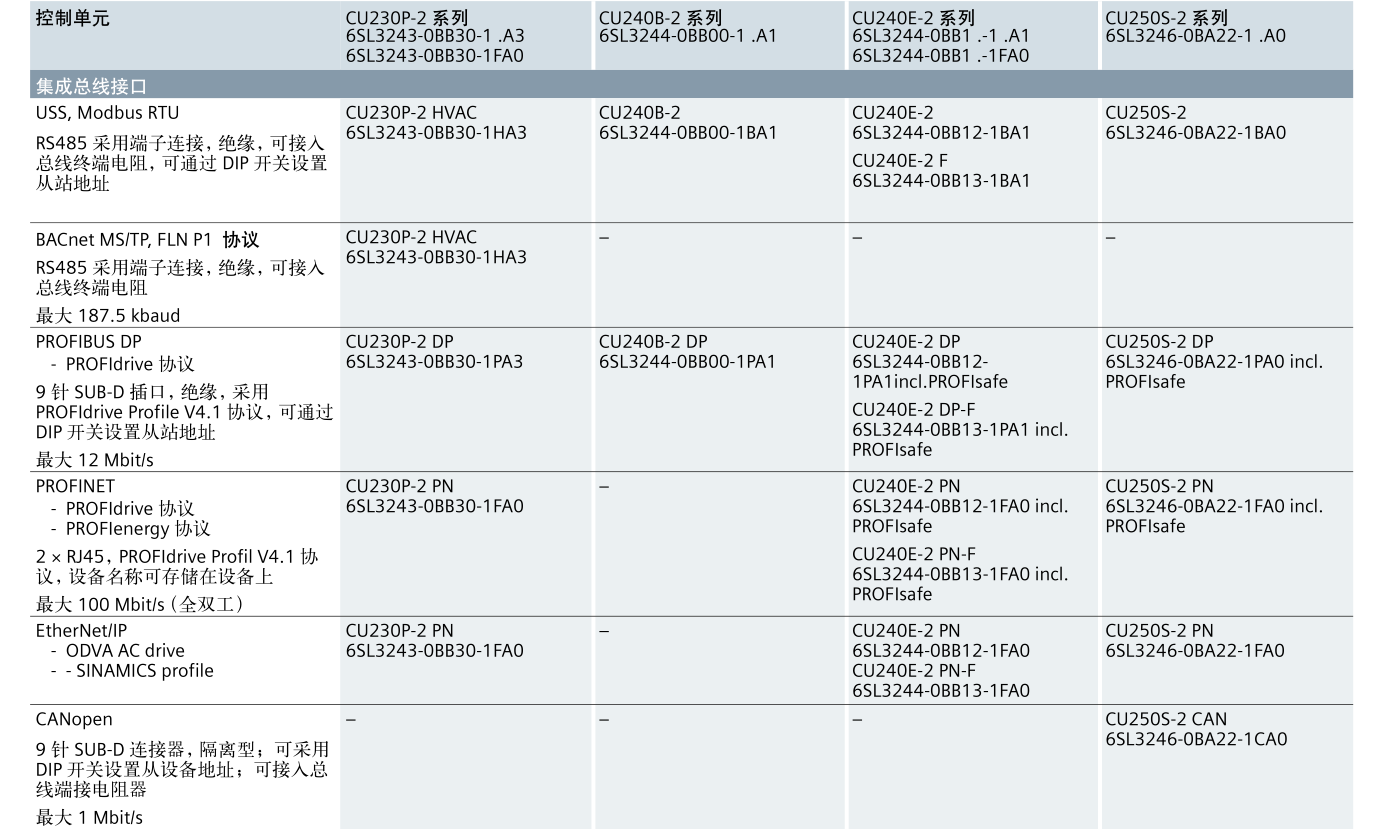

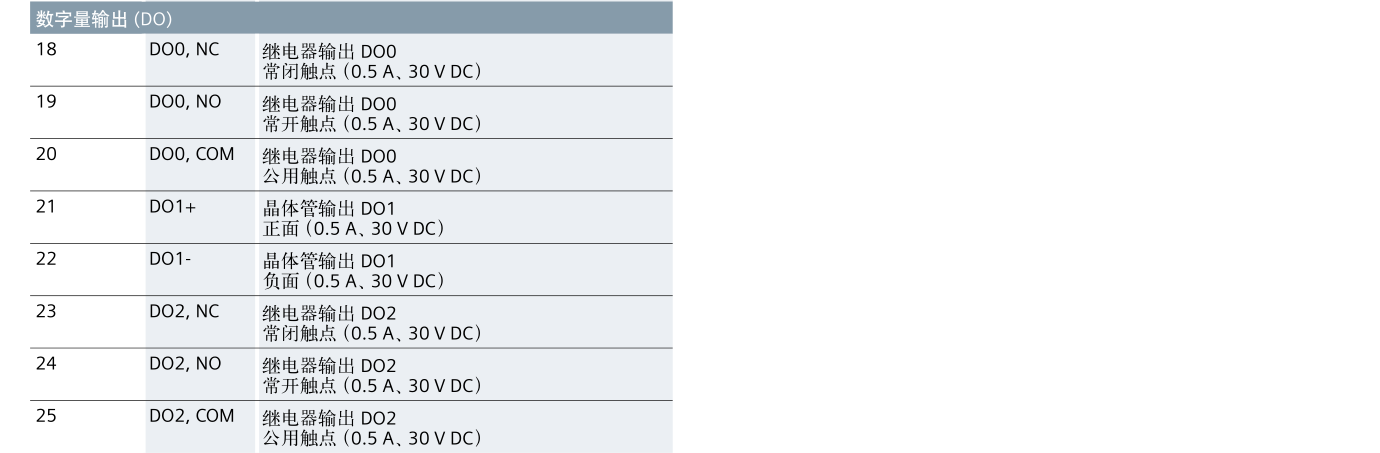

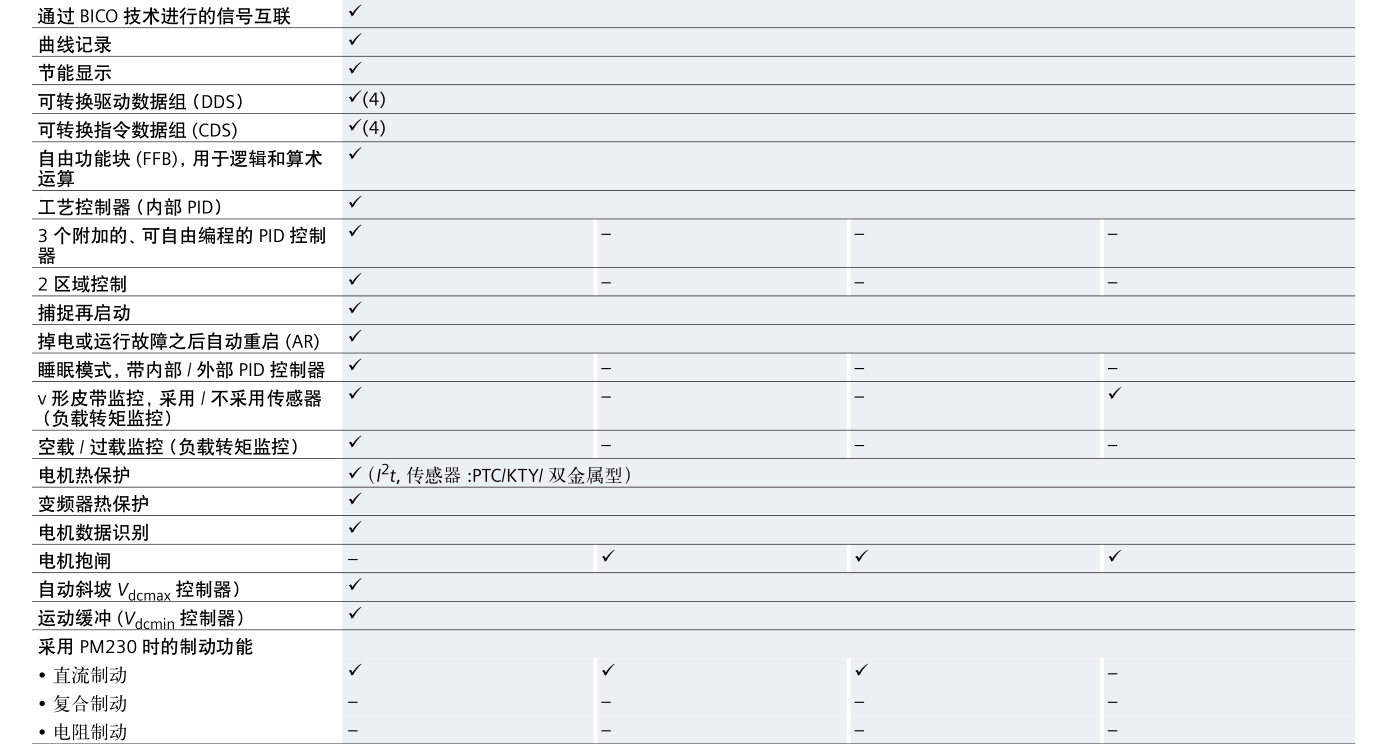

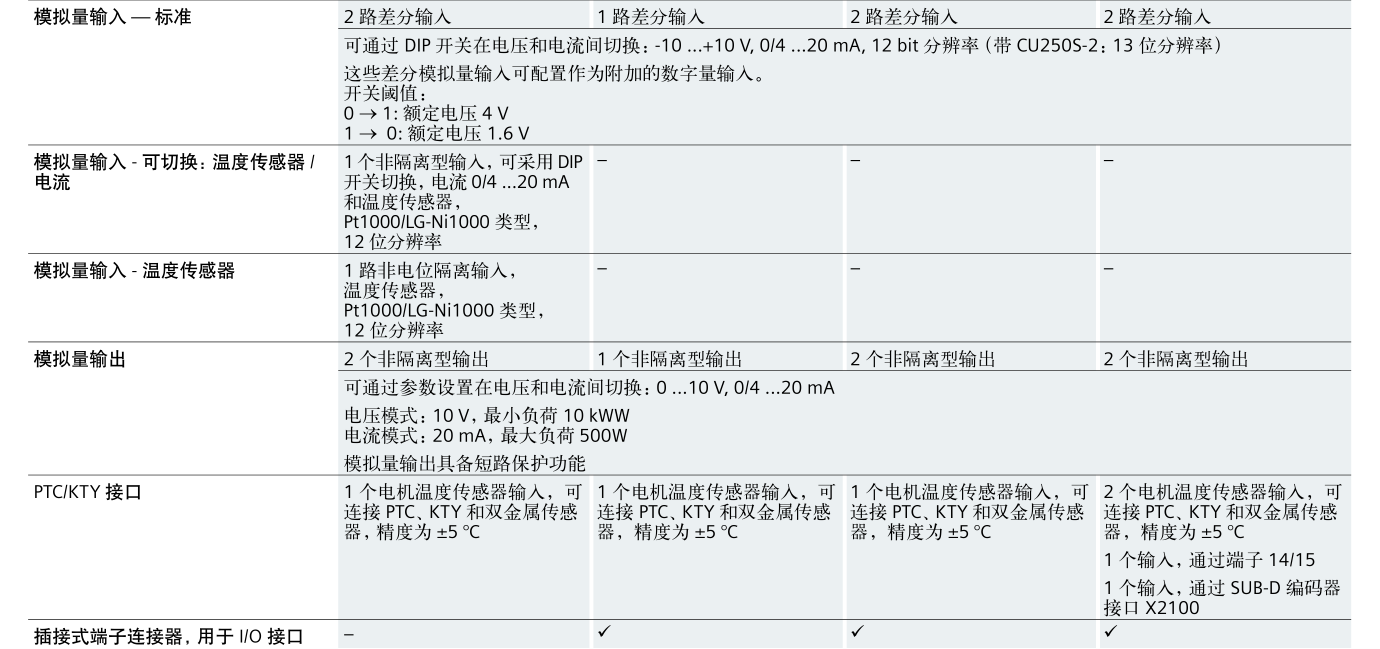

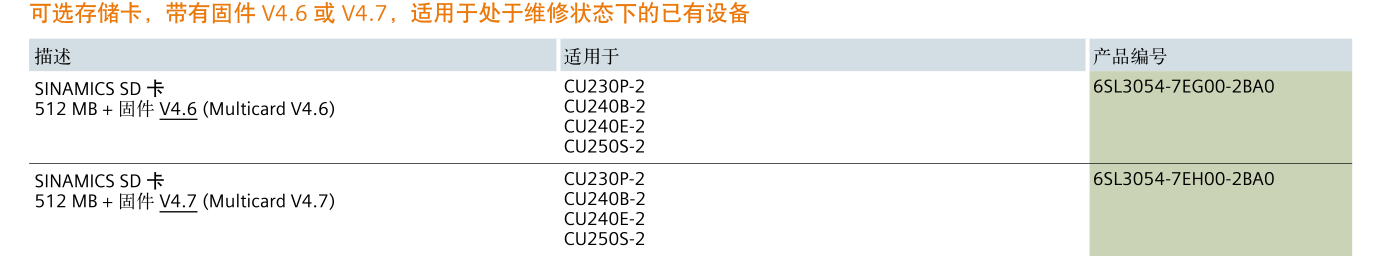

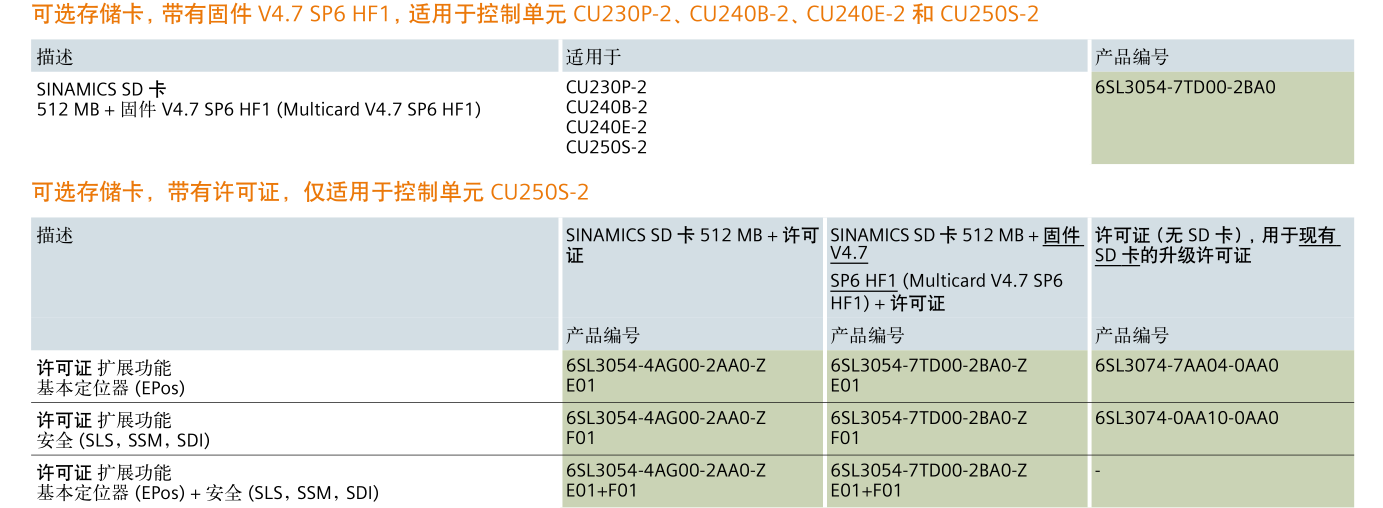

变频器的闭环控制通过控制单元实现。

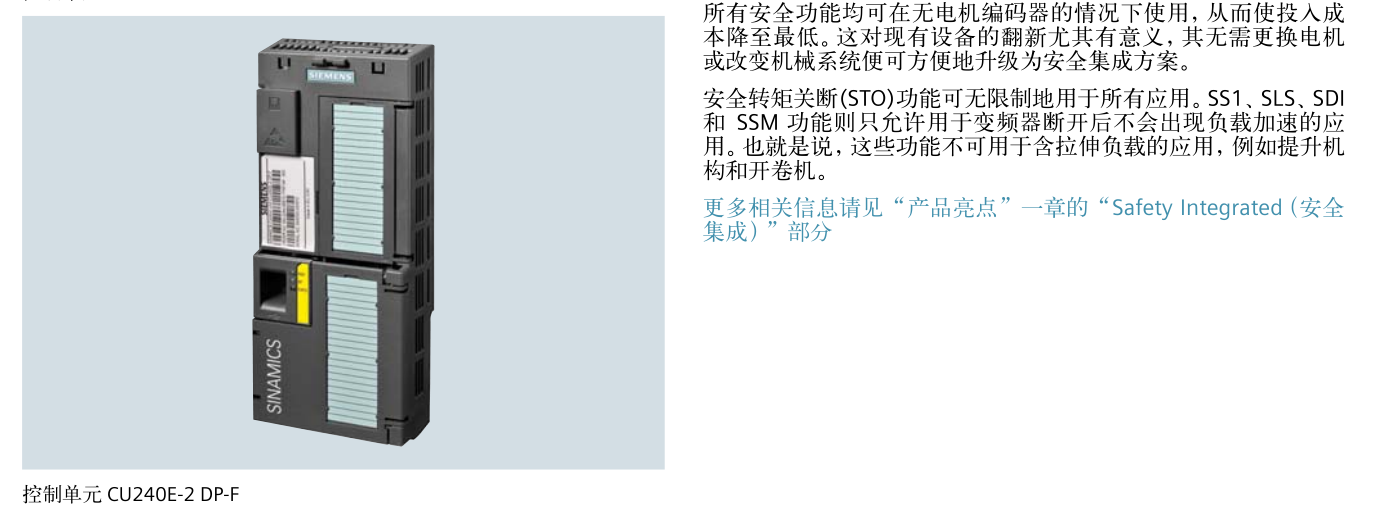

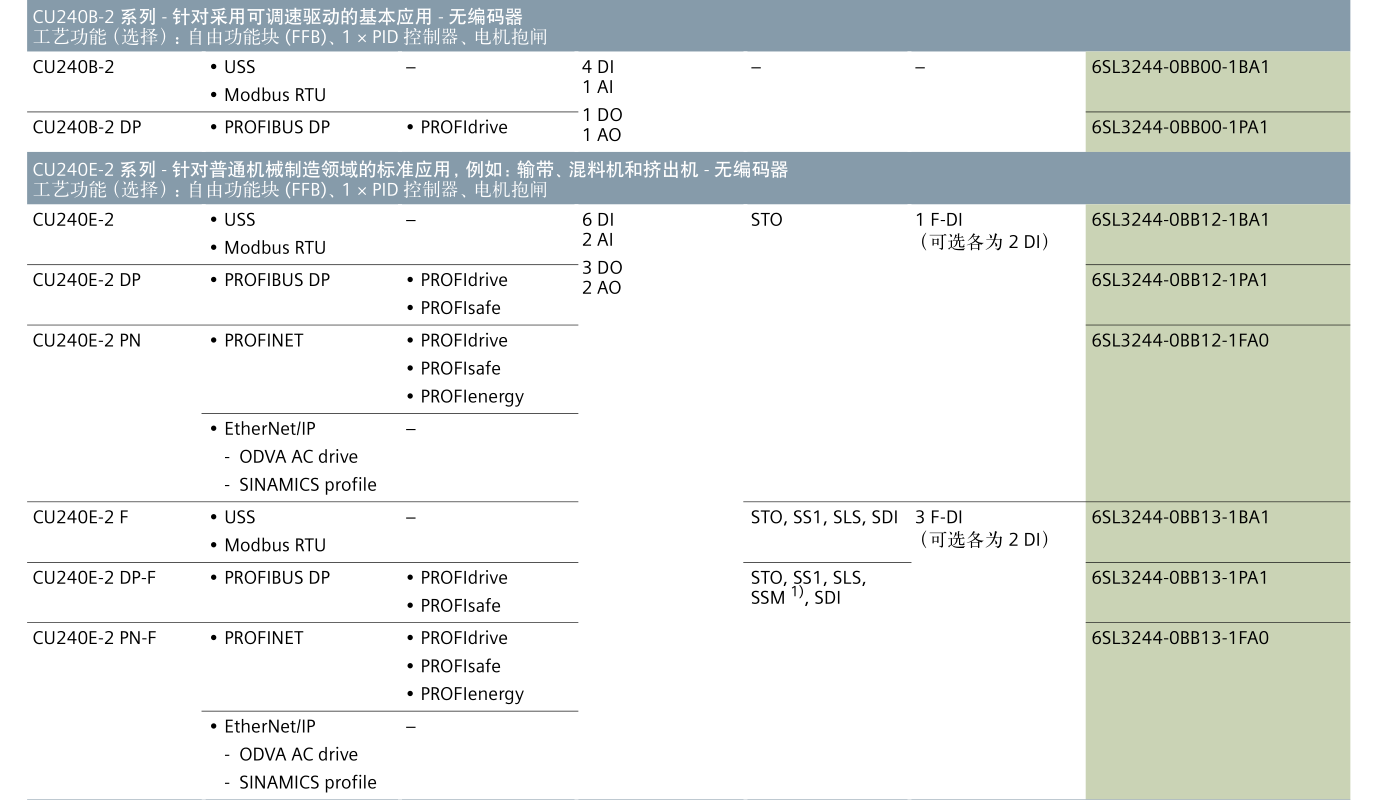

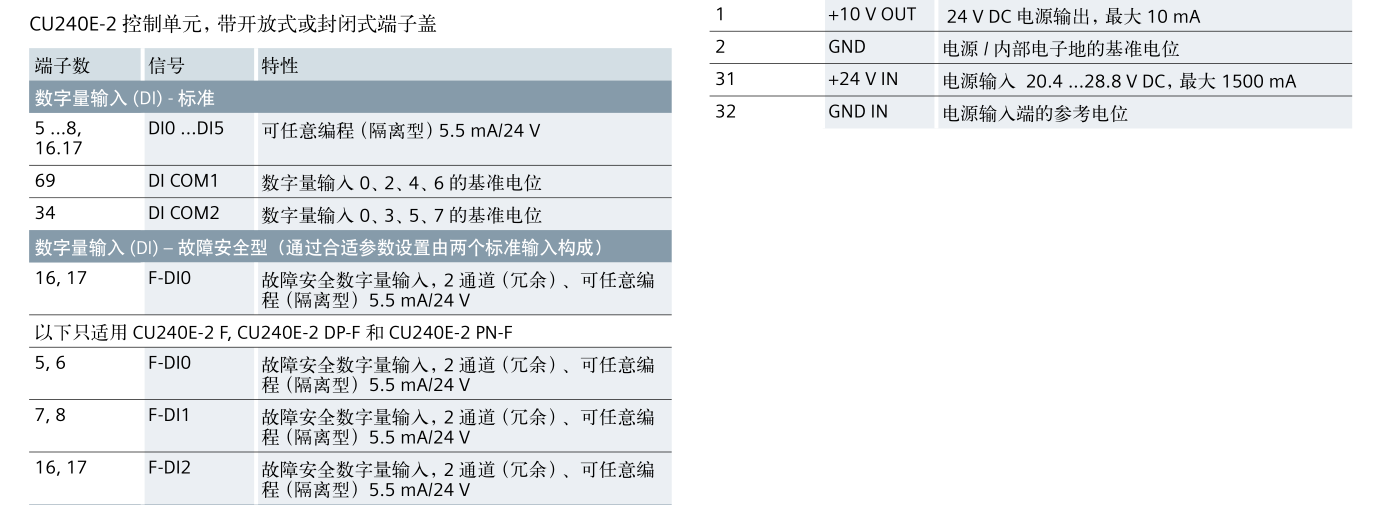

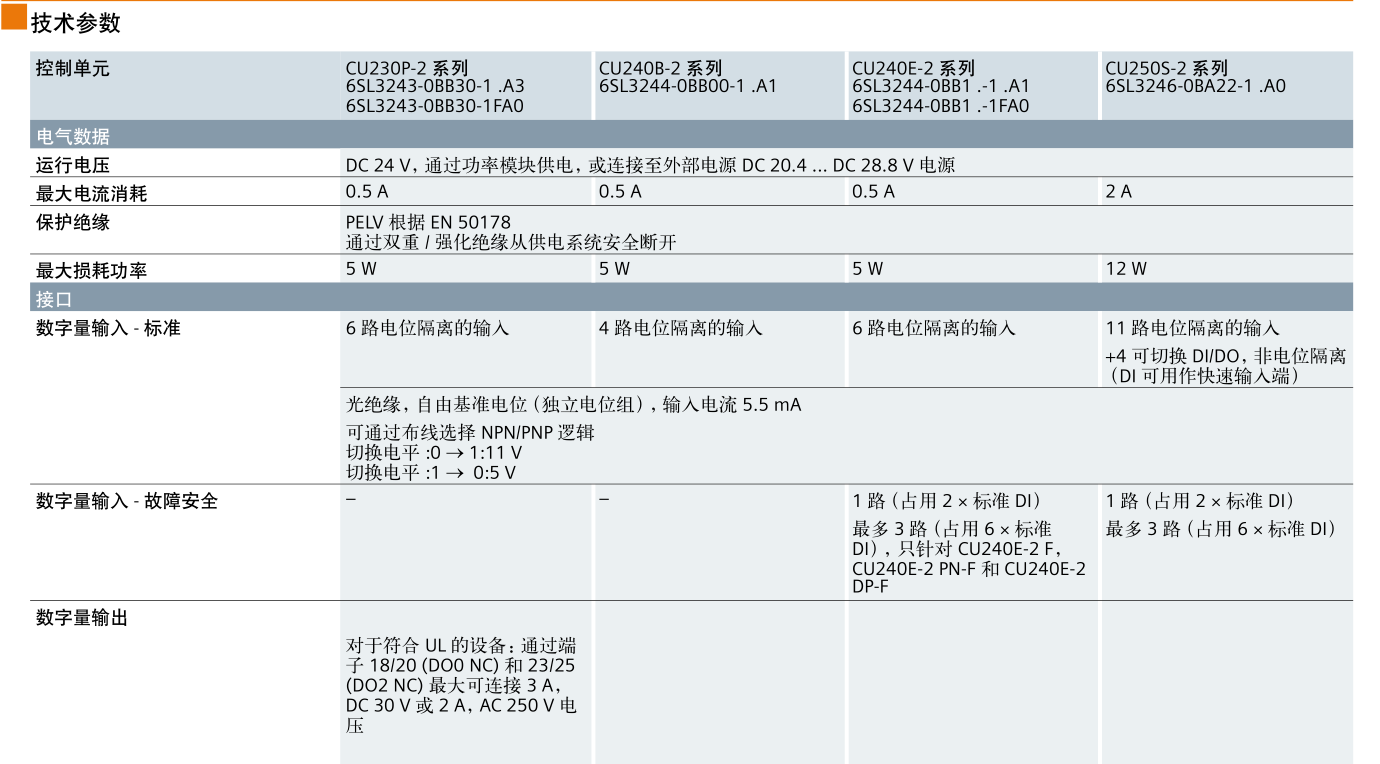

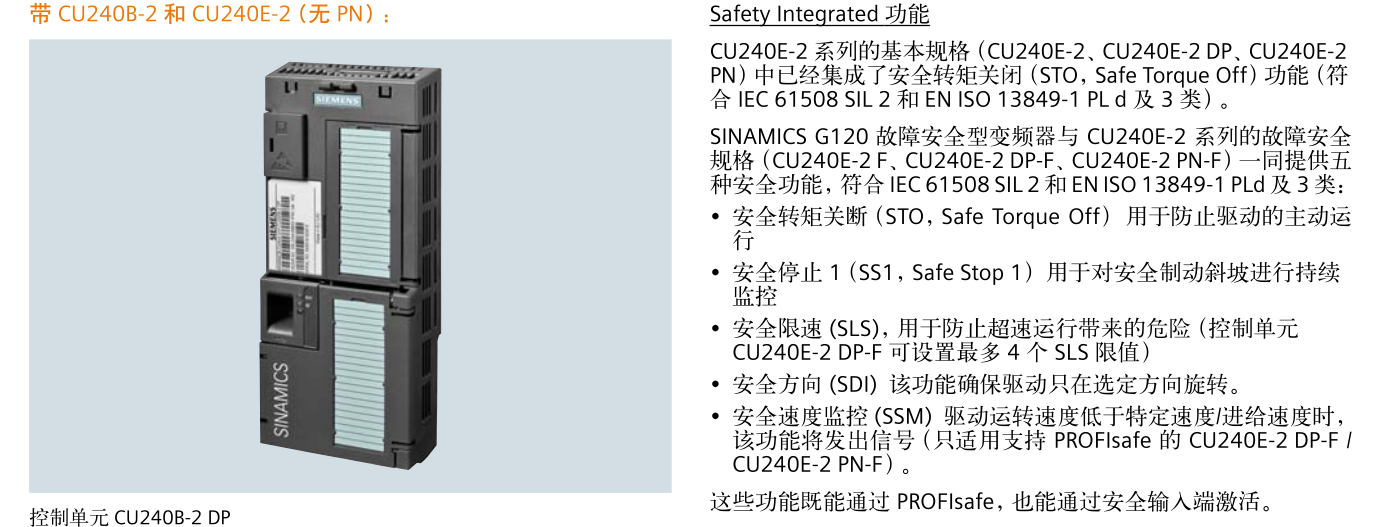

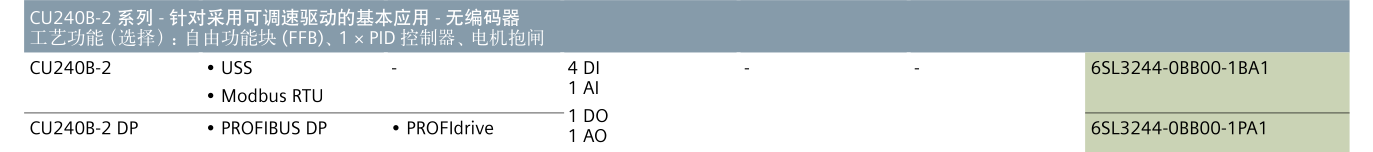

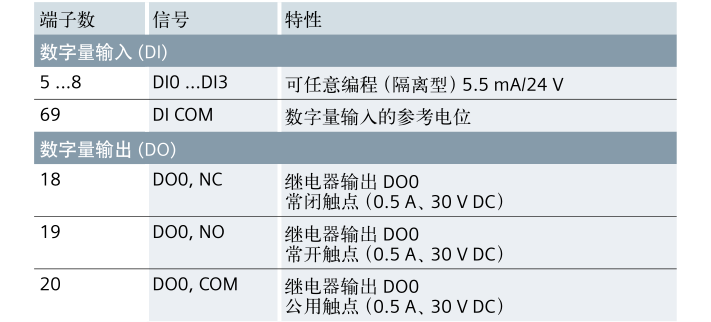

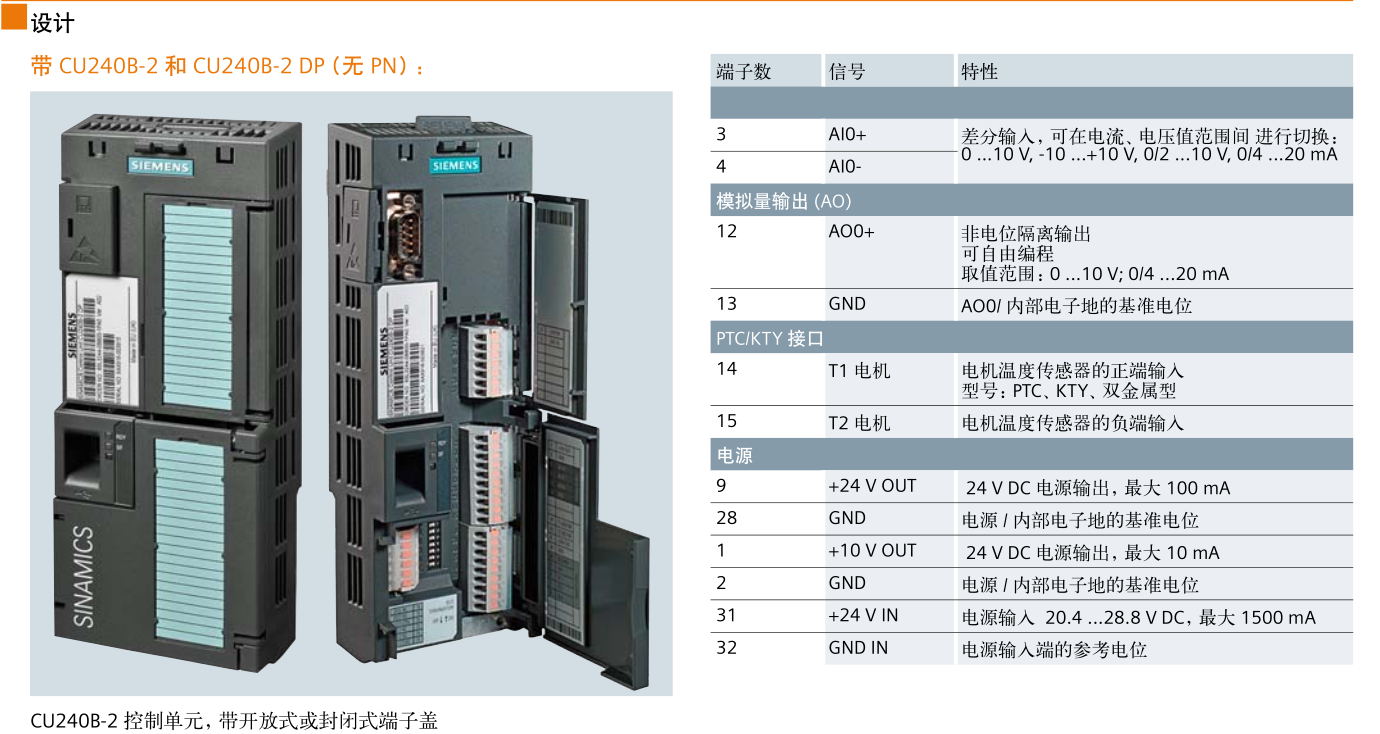

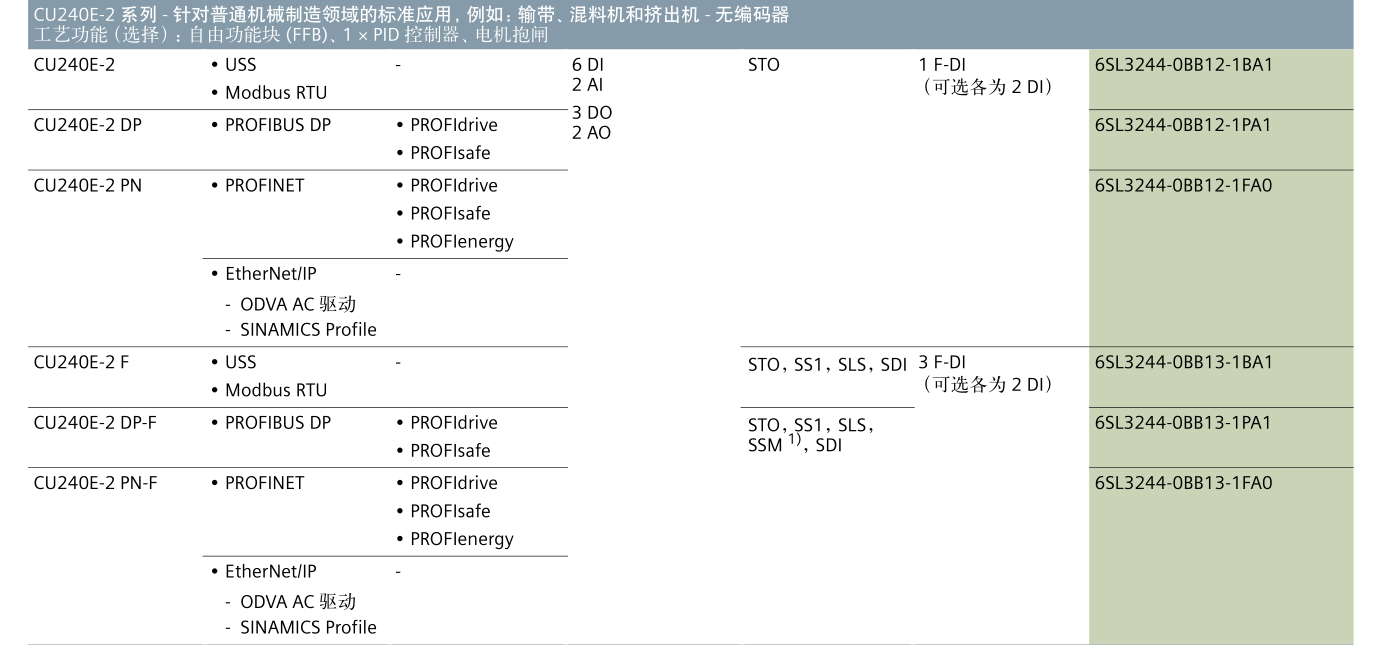

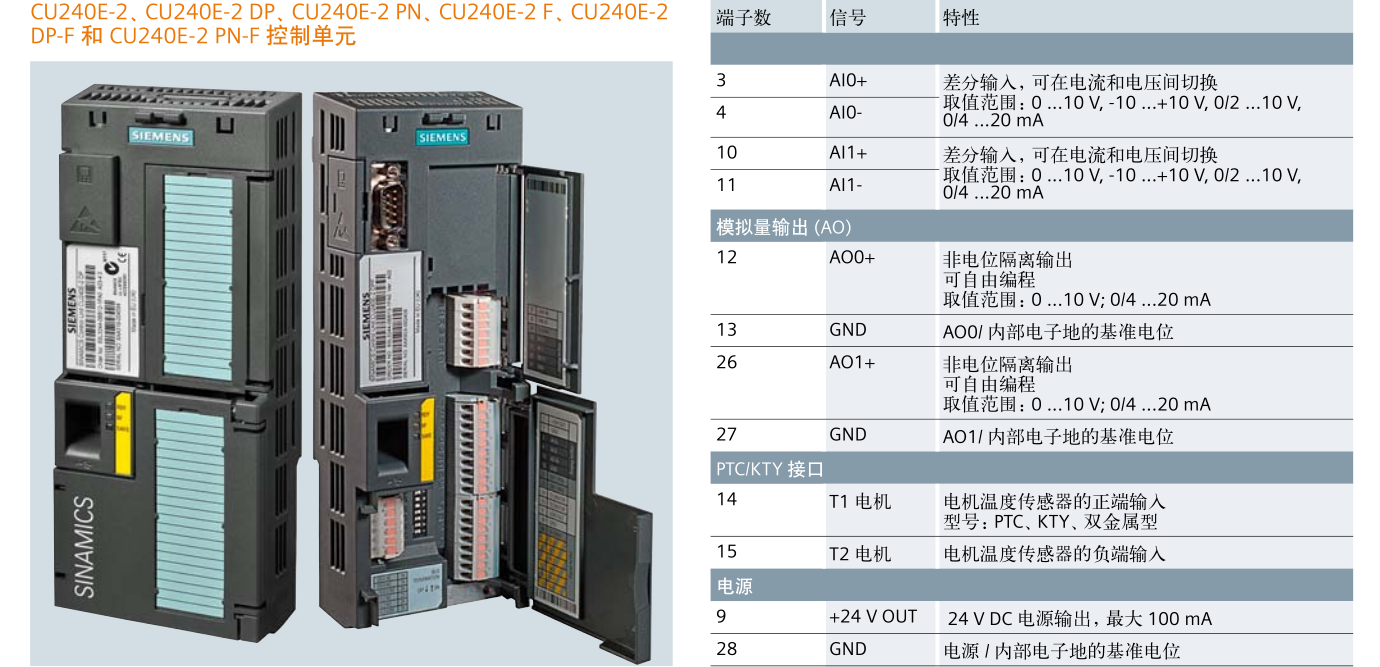

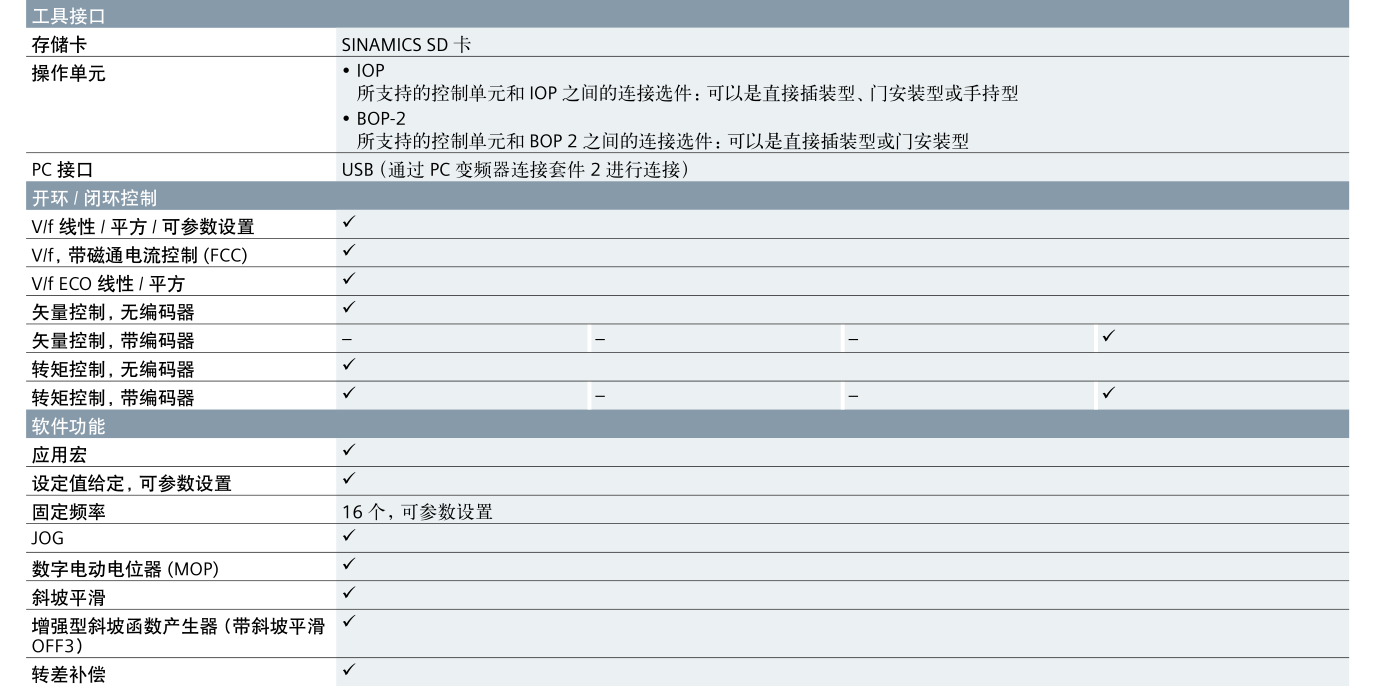

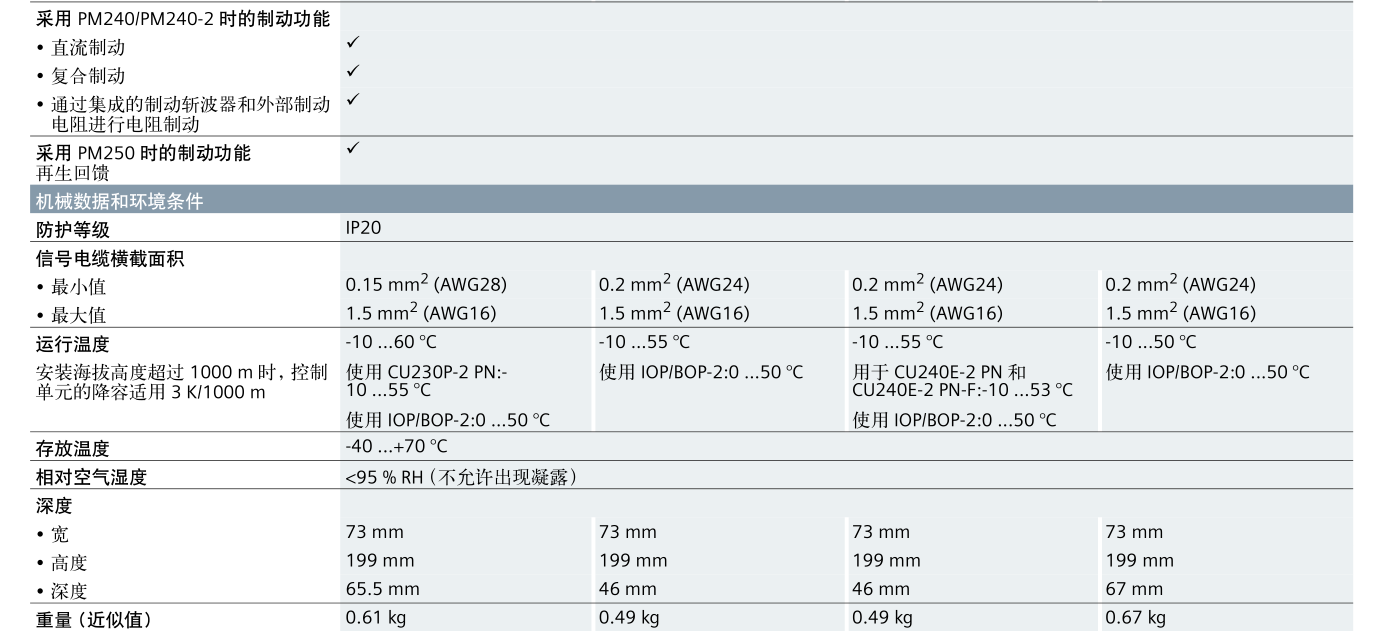

CU240B-2 和 CU240E-2 是标准型控制单元，其设计针对采用 V/f控制或矢量控制的常规应用。
• 具备基本 I/O 数量结构的 CU240B-2 系列产品理想适用于各种大量应用
• 具备标准 I/O 数量结构和集成安全技术的 CU240E-2 系列产品
控制单元CU240B-2 和CU240E-2 可与以下功率模块组合 ：
• PM230 防护等级IP20 1)
• PM240-2
• PM240
• PM250
变频器的闭环控制通过控制单元实现。

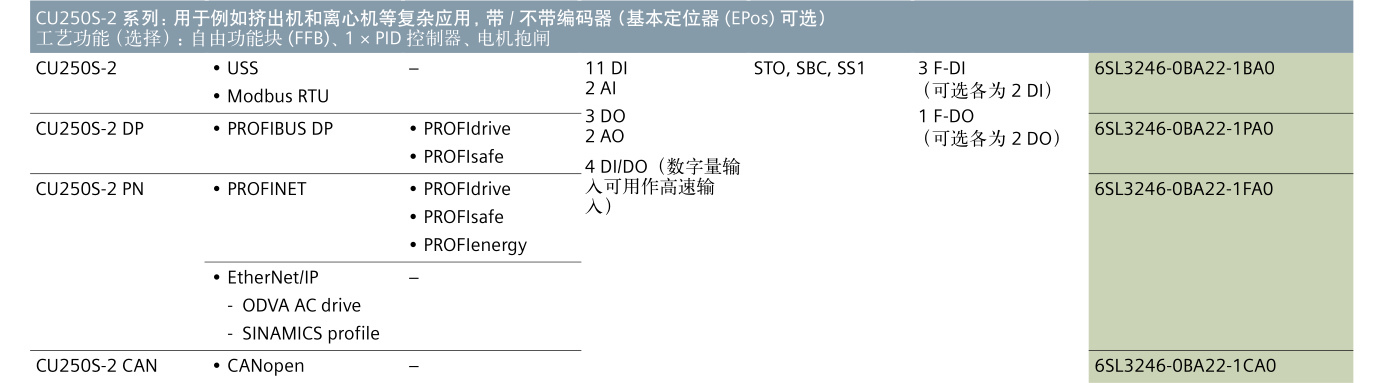

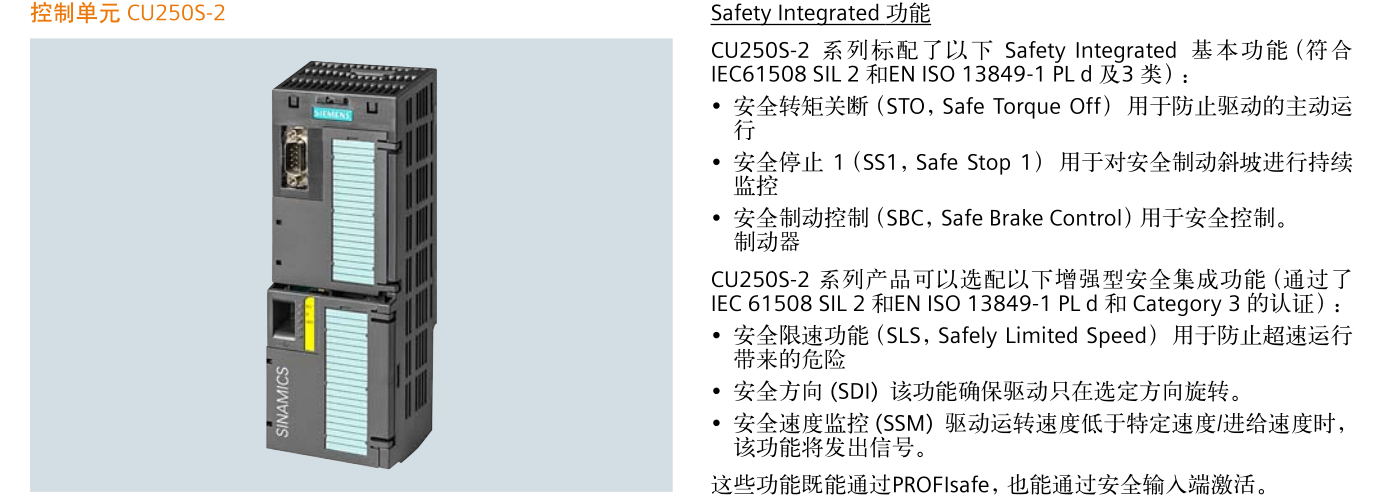

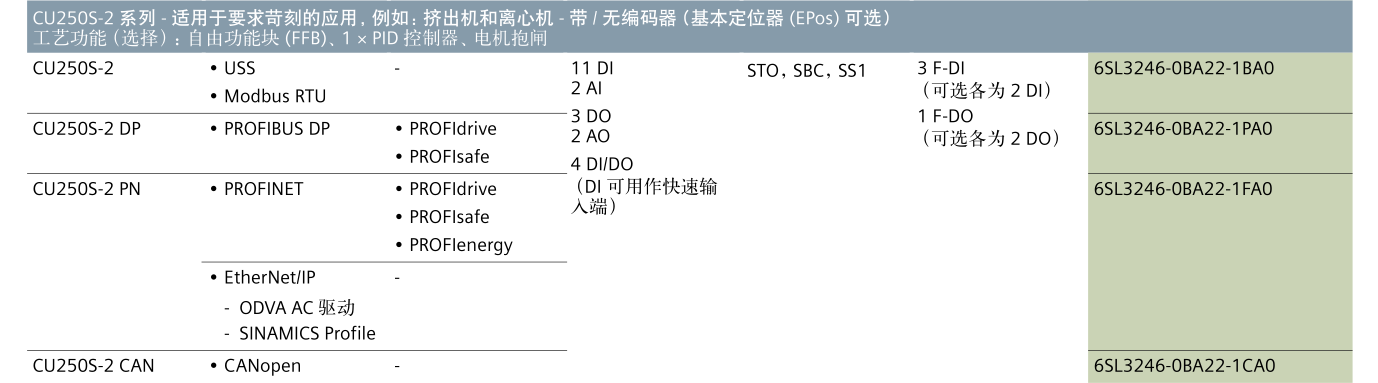

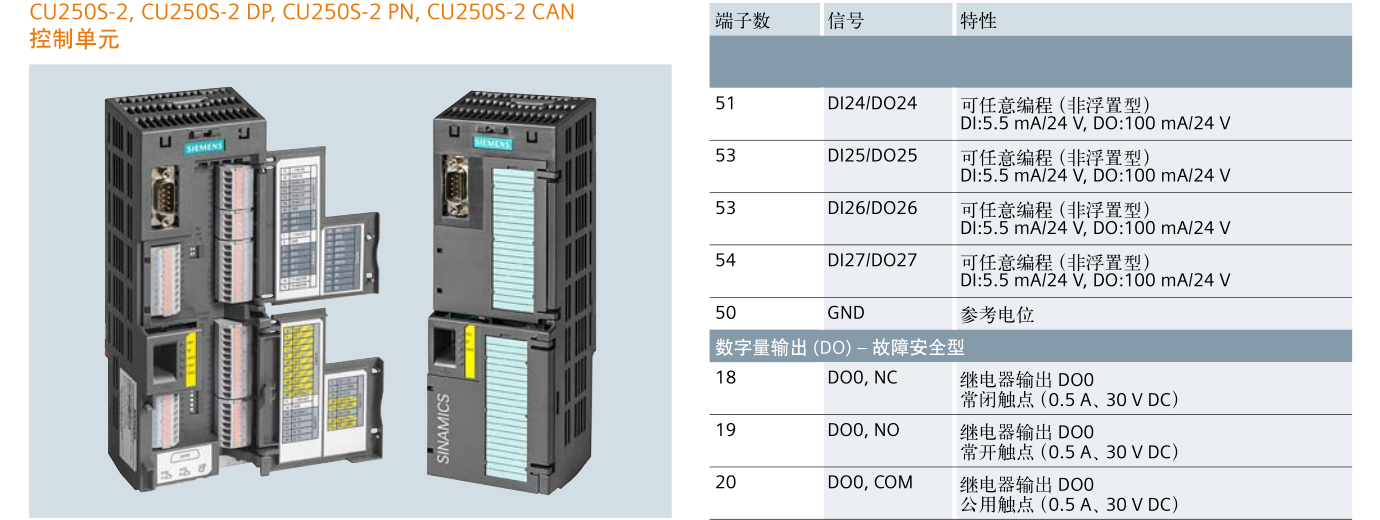

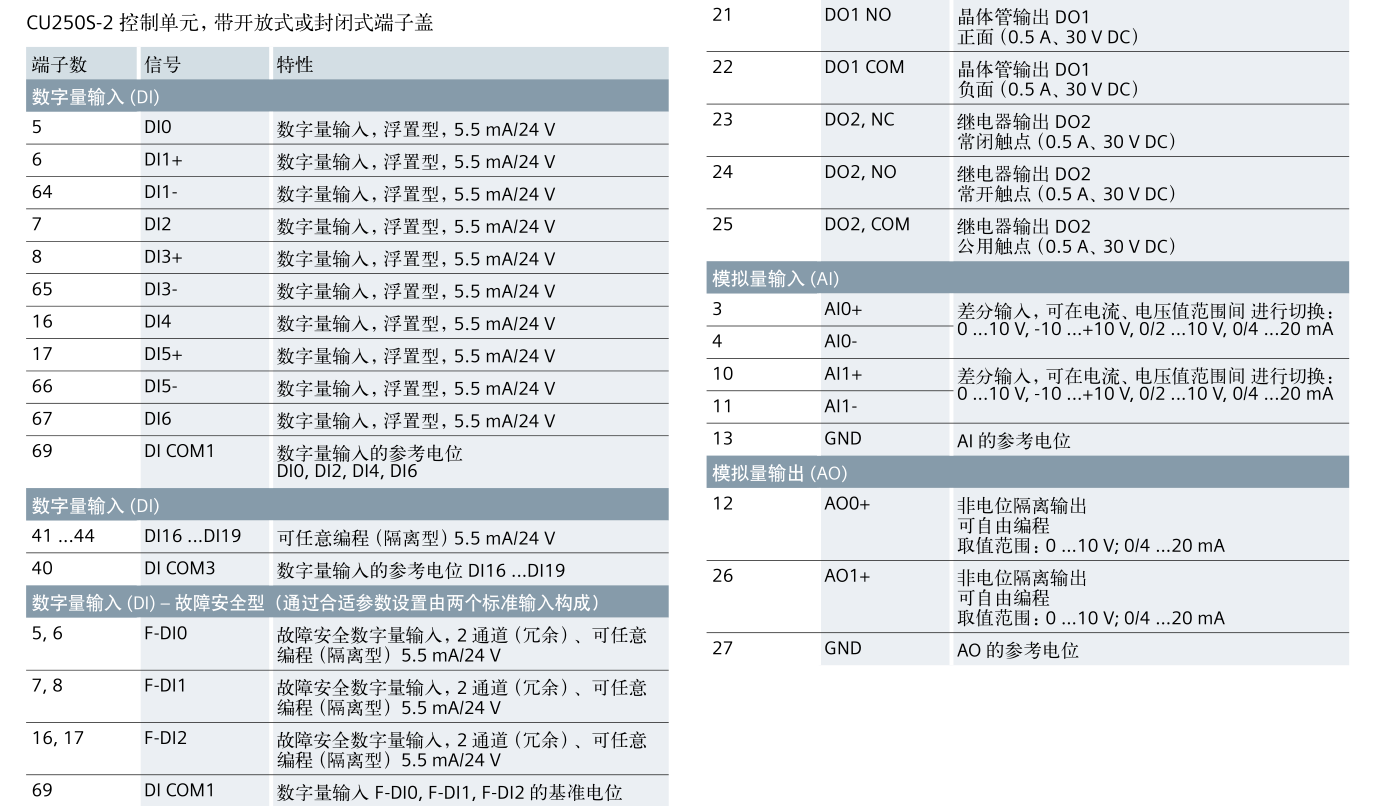

CU250S-2 是标准型控制单元，其设计针对采用 V/f 控制或矢量控制的常规应用。
通过控制单元 CU250S-2 可实现采用 V/f 控制或矢量控制的所有常规应用以及对驱动有定位要求的应用。该扩展确保了提升/ 旋转/走刀或车削应用中的使用。定位功能媲美伺服变频器 SINAMICS S110。
此处必须注意两项说明 ：
• 可采用矢量控制(VC) 和无编码器的矢量控制(SLVC)
• 可通过一个编码器或同时通过两个编码器进行定位
CU250S-2 控制单元可与以下功率模块组合使用 ：
• PM240-2
• PM240
• PM250

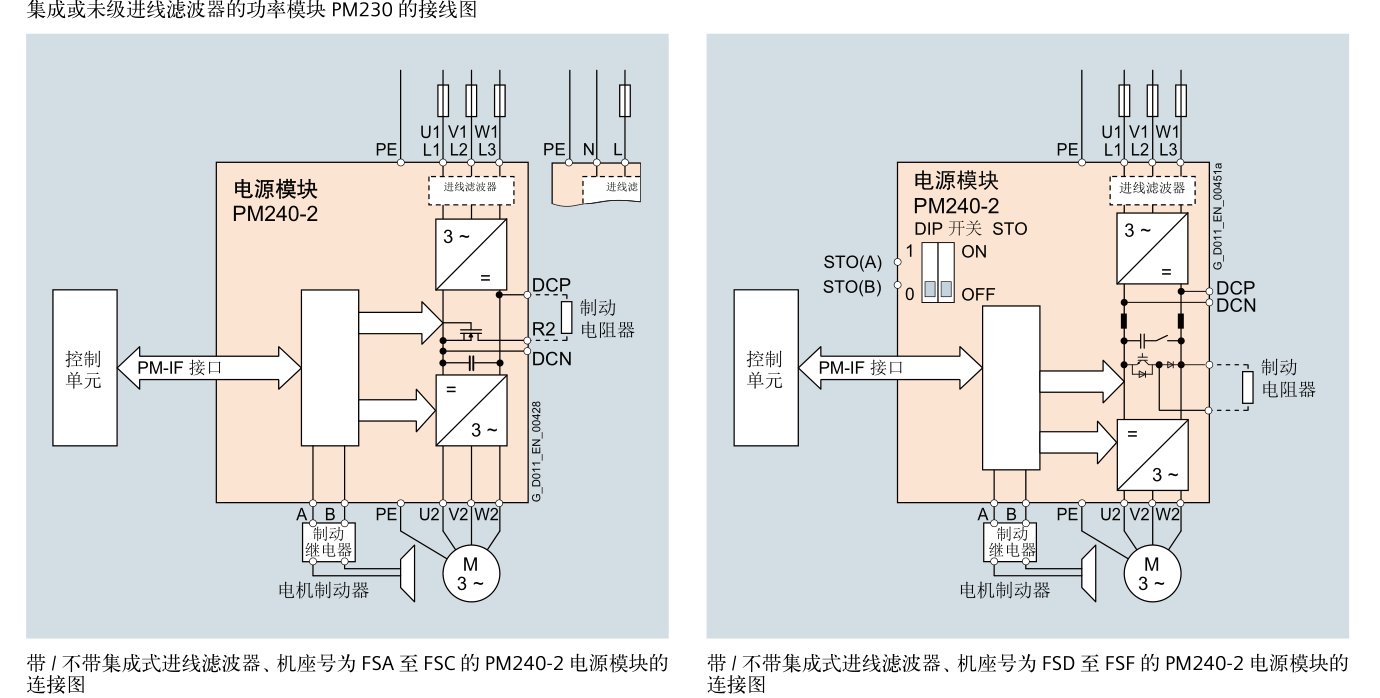

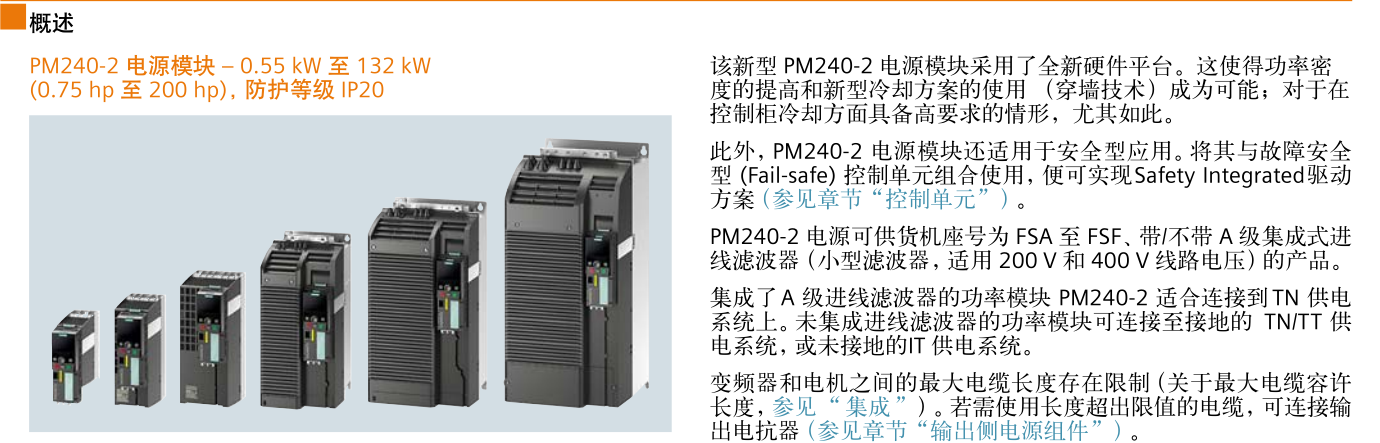

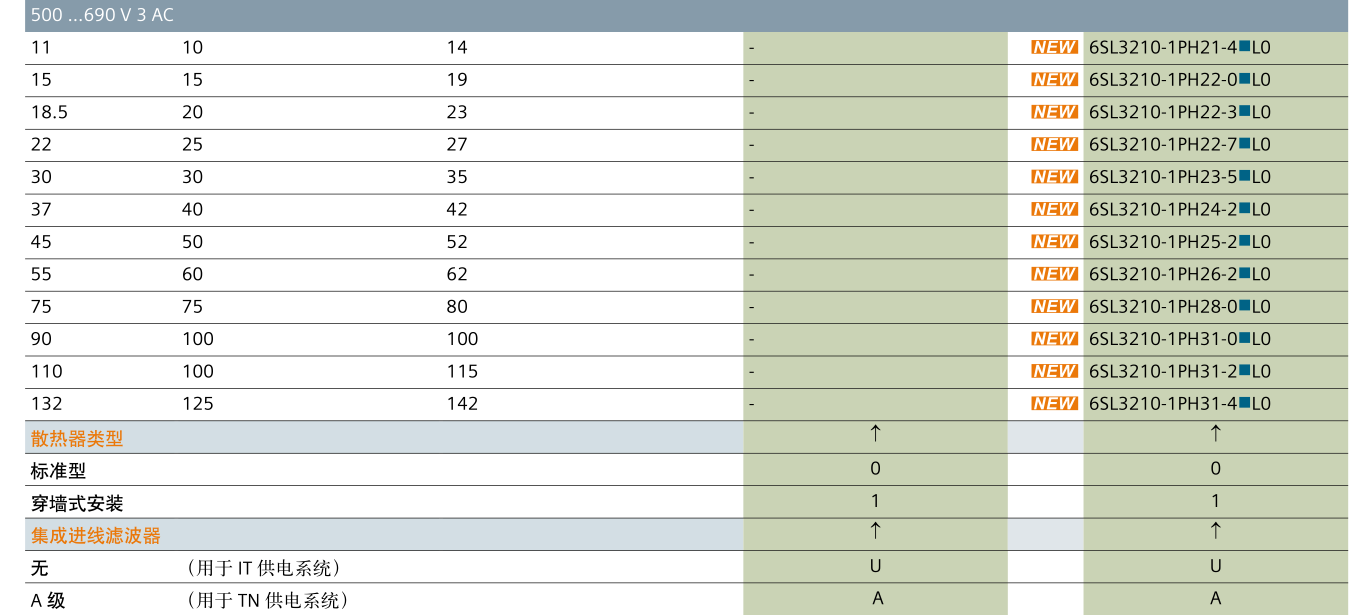

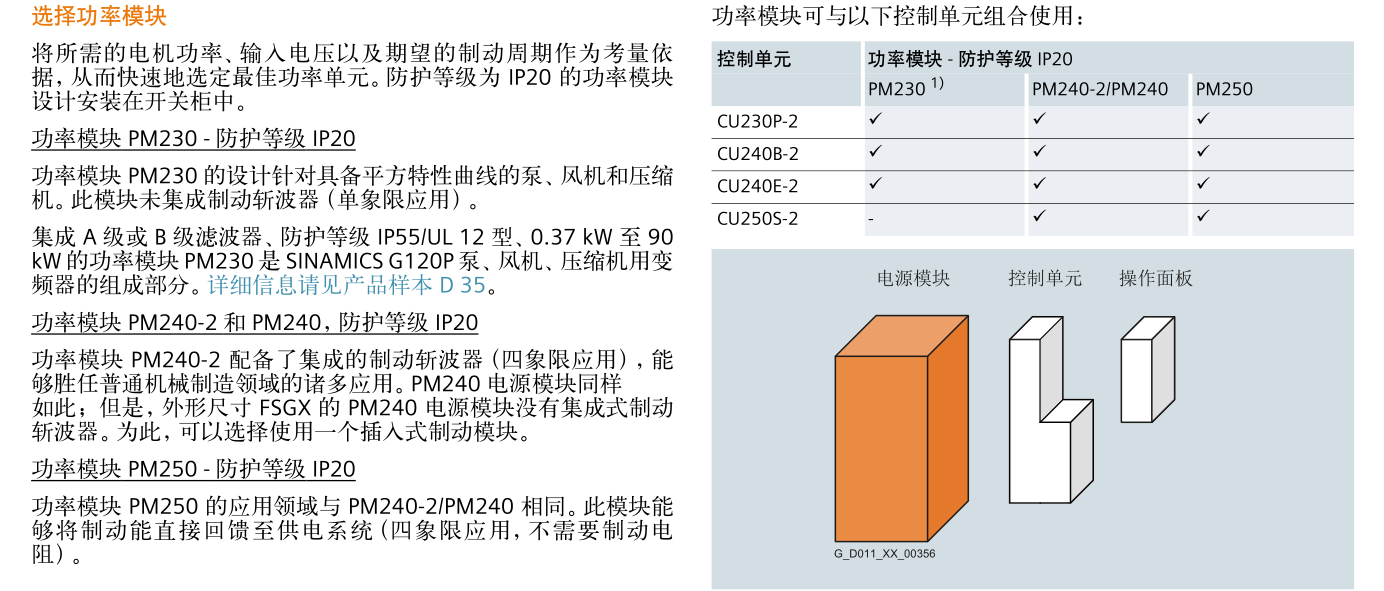

PM240-2 电源模块，机座号 FSA 至 FSF（带控制单元和操作面板）

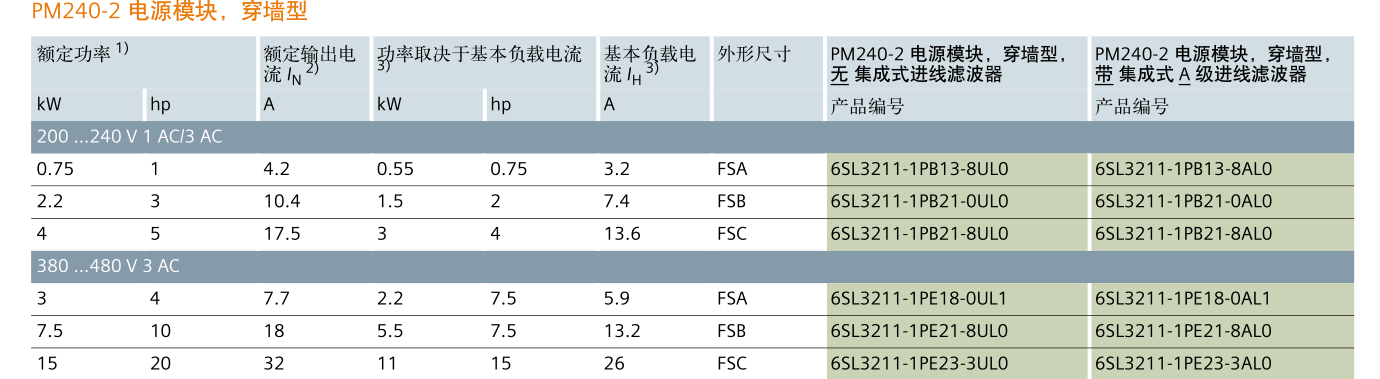

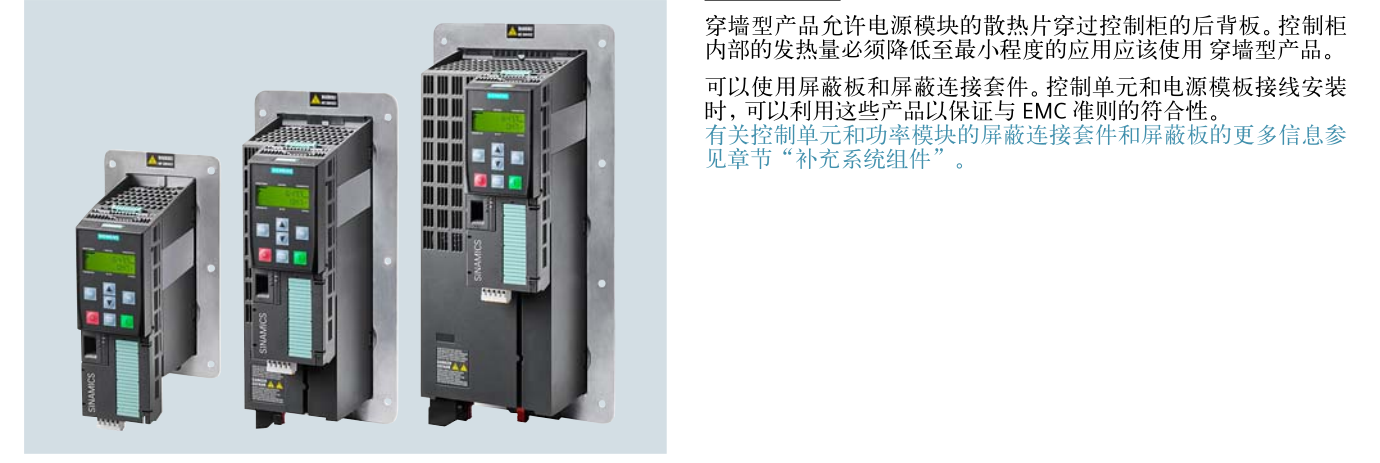

功率模块 PM240-2，防护等级 IP20，穿墙式安装型，外形尺寸 FSA 到 FSC（带控制单元和操作面板）

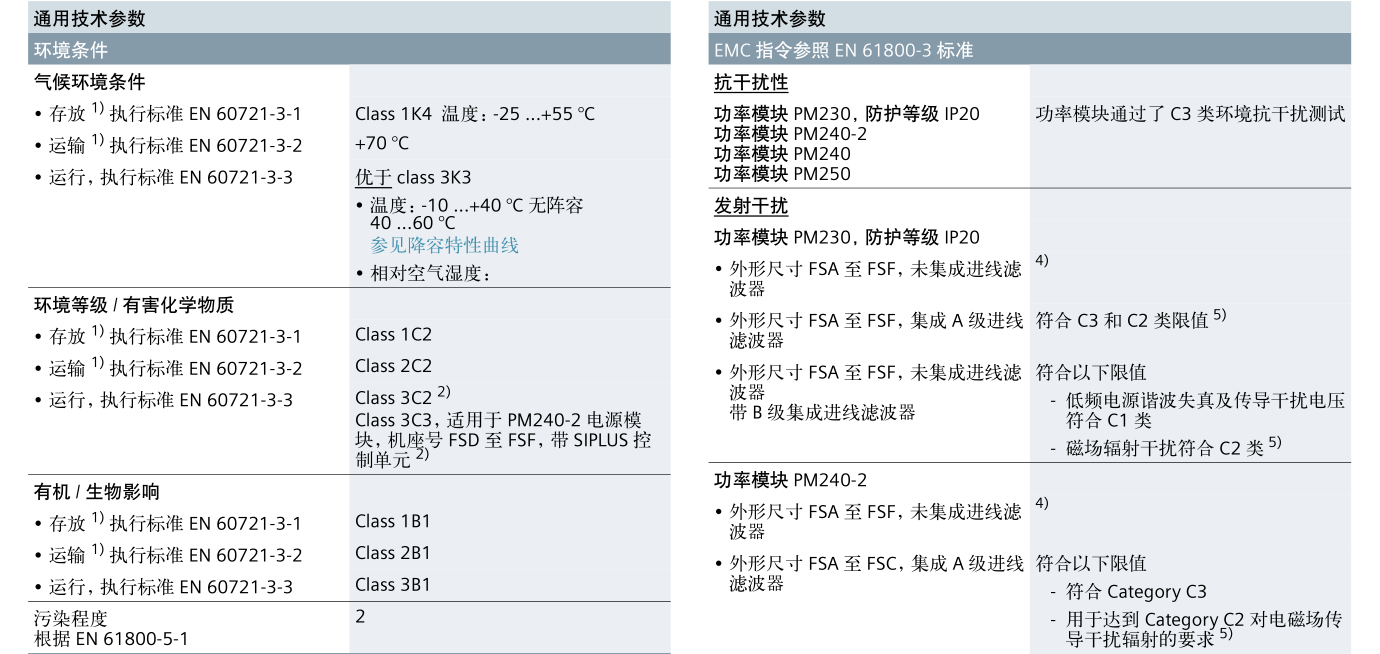

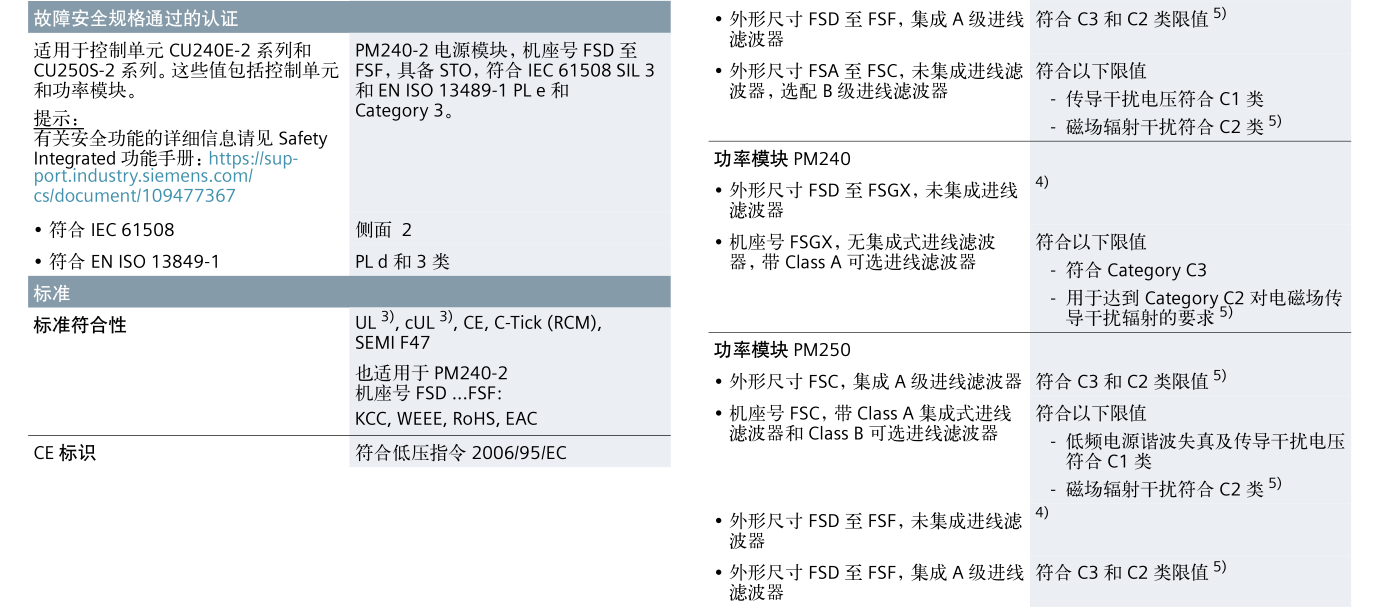

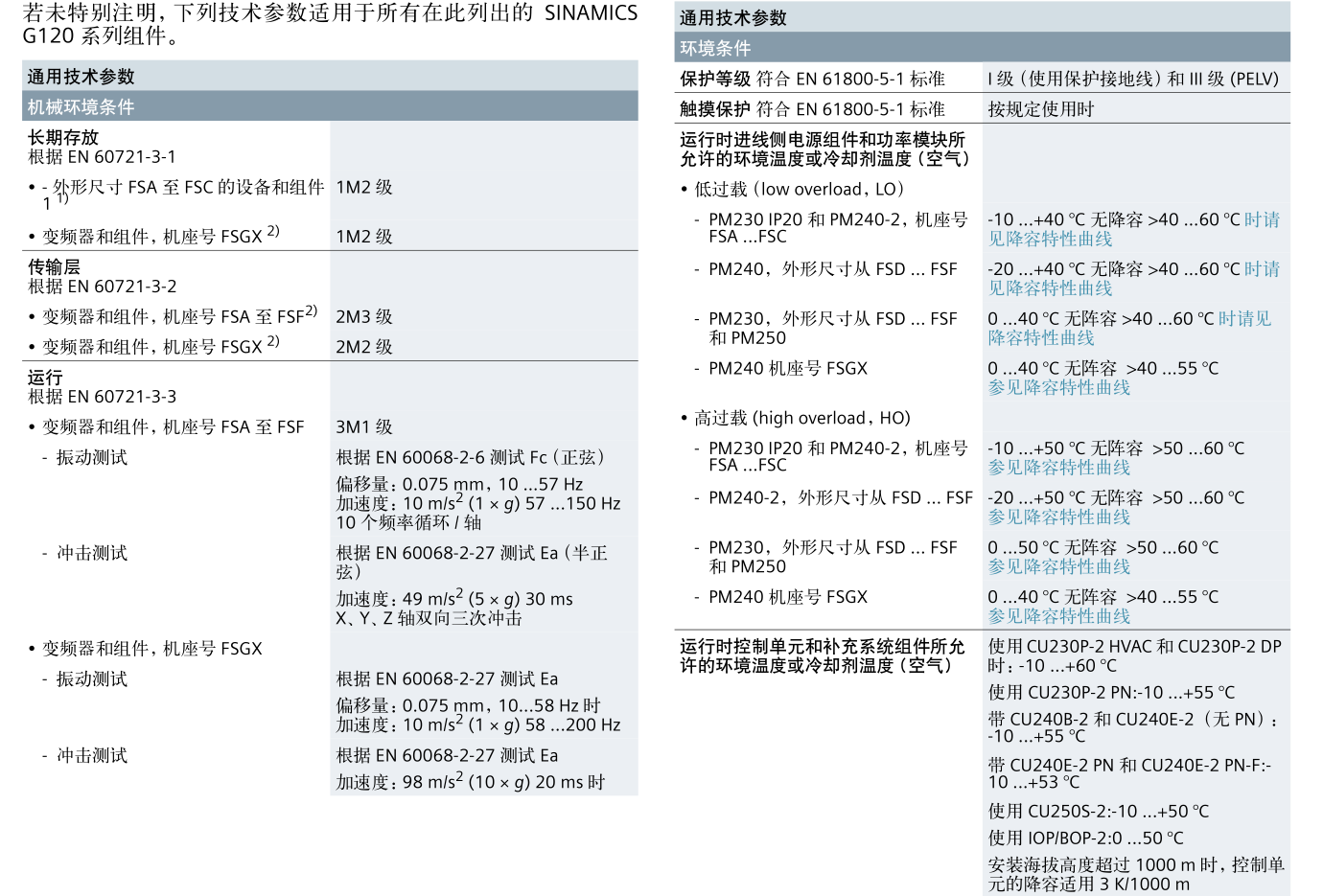

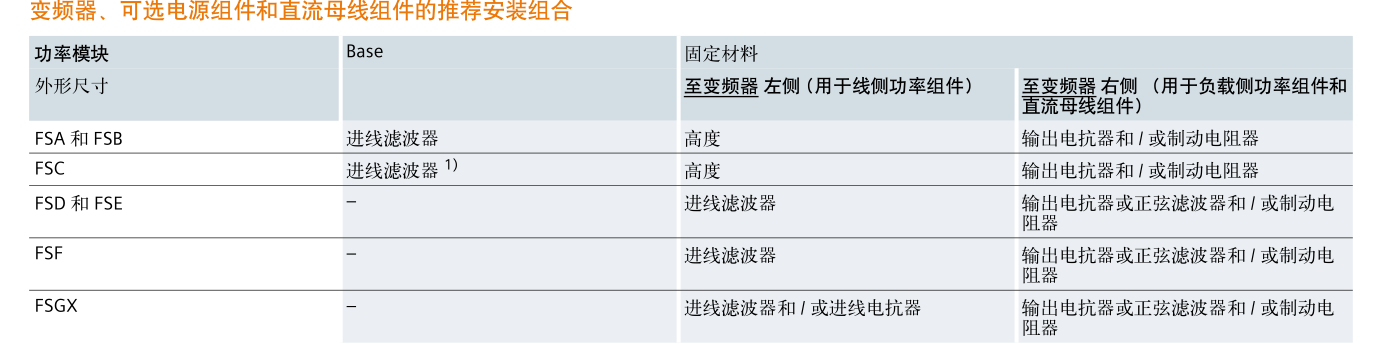

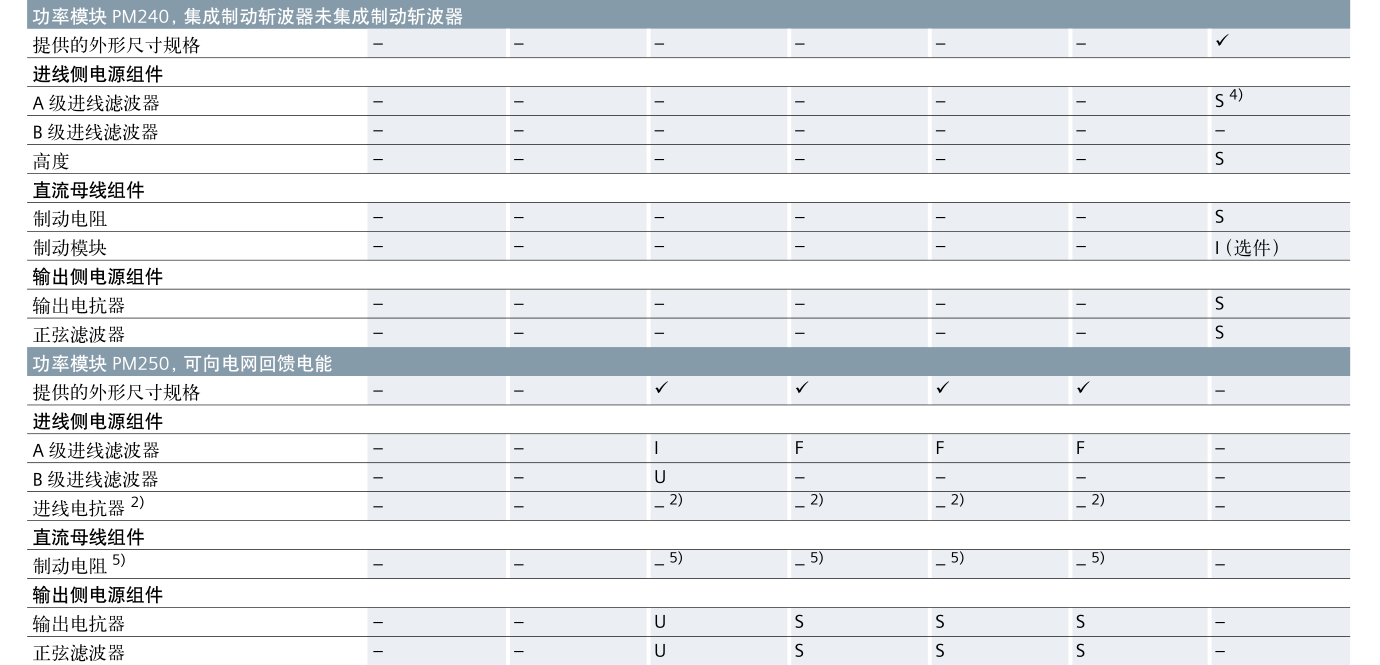

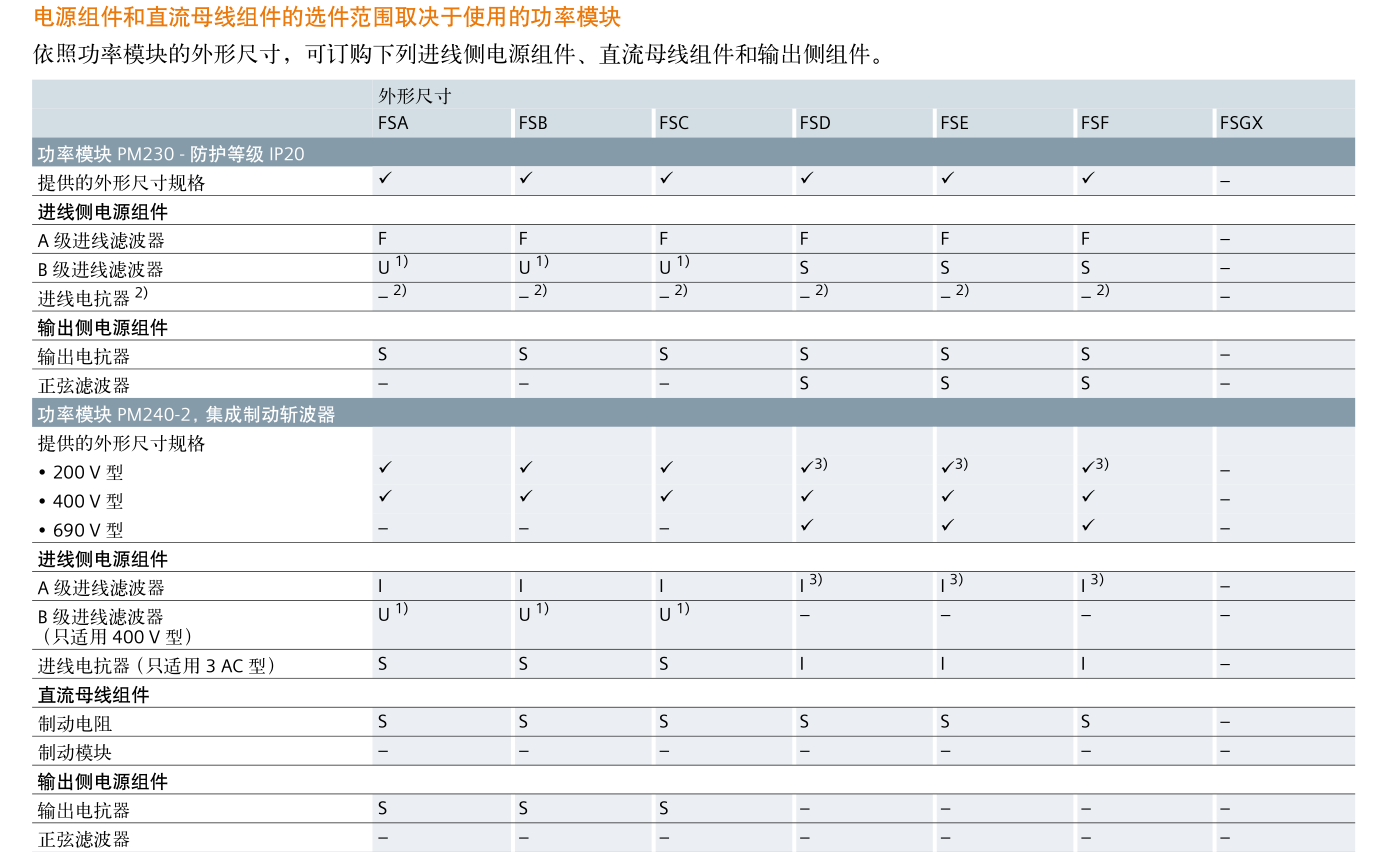

U = 底部安装
S = 固定材料
I = 集成式
F = 可提供带和不带 A 级集成滤波器的功率模块
– = 不可用
1)穿墙式只能进行侧面安装。
2)与功率模块PM230或PM250组合使用时不需要进线电抗器，且不允许使用。
3)机座号为 FSD 至 FSF 的 PM240-2 200 V 型产品不带集成式进线滤波器。
4)机座号为 FSGX 的 PM240 电源模块只能供货不带集成式 A 级滤波器的产品；对于水平安装方式，可以采用可选 A 级进线滤波器。

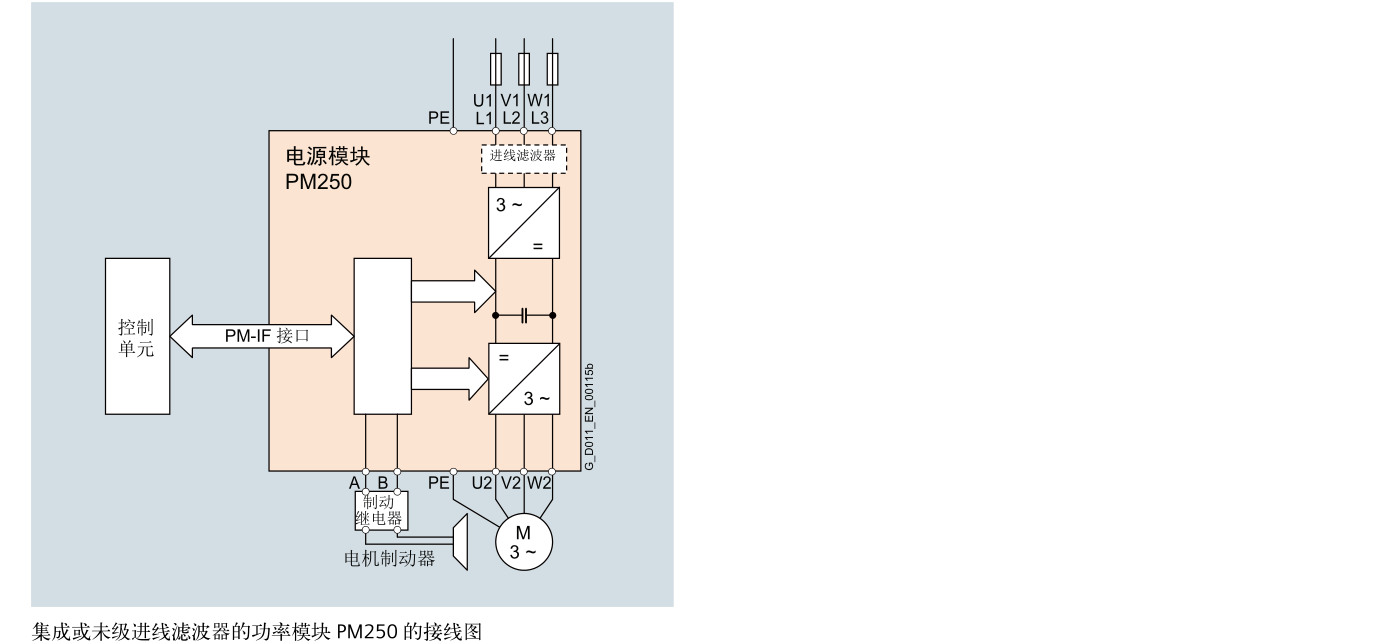

5)与功率模块 PM250 组合使用时可向电网回馈电能。此时不需要制动电阻，且无法连接。
